Denna guide är för auktoriserade installatörer. Den förklarar hur man ställer in, installerar och konfigurerar Zaptec Pro laddstation. Instruktionerna förutsätter att du har teknisk och elektrisk kunskap. Du kan ladda ner installationsmanualen här.
För att lägga till installationer och laddstationer i Zaptec Portal måste ditt Zaptec-konto vara kopplat till en Zaptec användargrupp med serviceåtkomst. Detta kräver att du genomgår vår tekniska utbildning för att bli certifierad installatör. Läs mer om Zaptec Academy här eller kontakta support för hjälp.
1. Förbered installation i Zaptec Portal

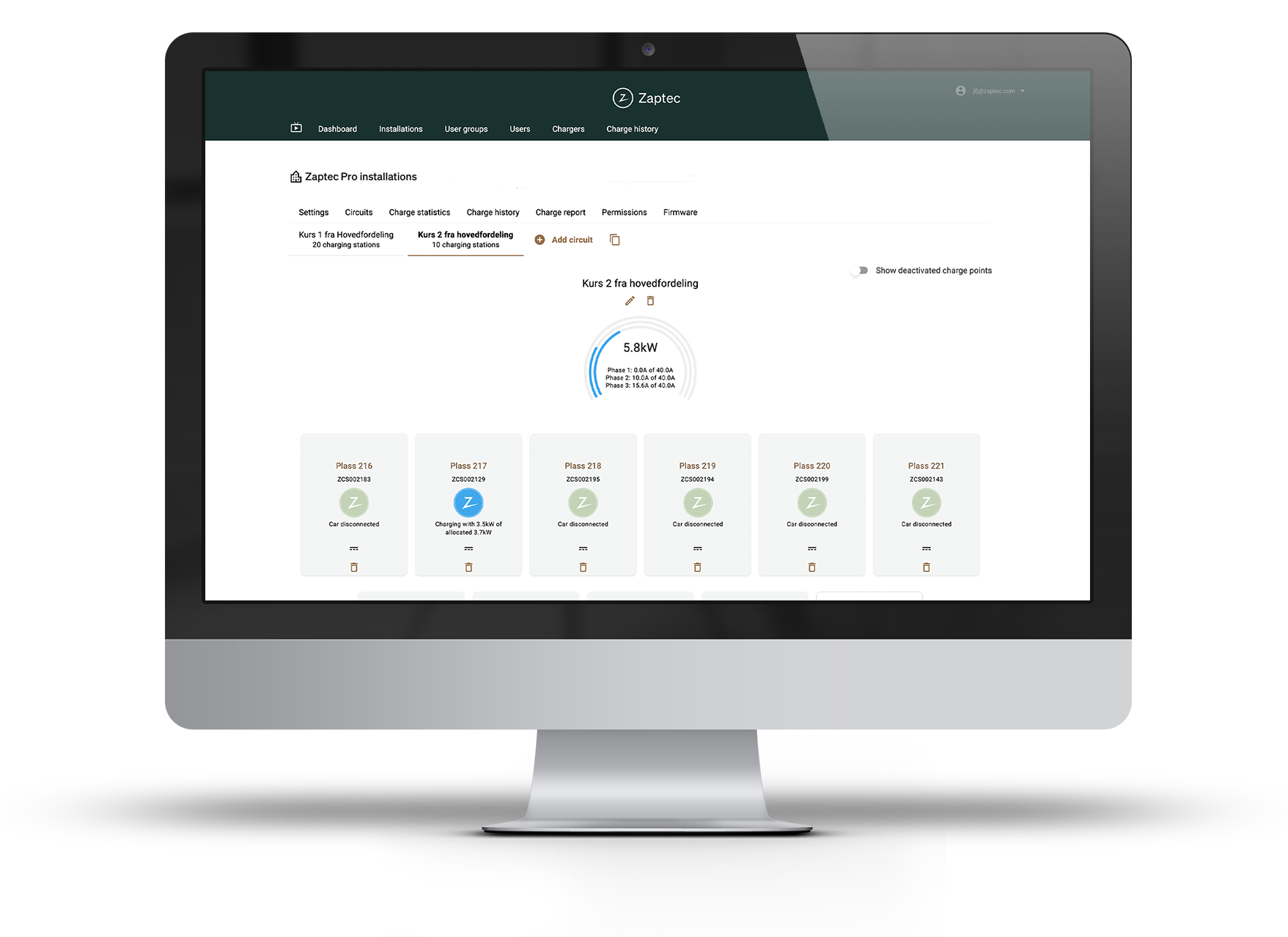

Innan fysisk installation, registrera laddstationerna i Zaptec Portal. Detta säkerställer att enheten kan ansluta till molnet efter installation. Läs mer här.
- Logga in på Zaptec Portal med ditt installatörskonto.
- Skapa en installation, kretsar och laddpunkter eller lägg till laddstationen till relevant installation.
2. Installera Zaptec Pro
Nödvändiga verktyg:
- 8 mm hylsnyckel
- 7 mm hylsnyckel
- 4 mm Allen-nyckel
- T10 Torx-skruvmejsel
Steg:
- Montera bakplattan på en plan yta.
- Anslut de elektriska ledningarna enligt din plats elsystem. Använd en multimeter för att testa alla anslutningar.
- Ta bort frontlocket.
- Placera laddstationen på bakplattan och säkra den.
- Slå på strömförsörjningen. Lampan blir gul, sedan grön efter 2-3 minuter.
Installationsanteckningar
Det finns fyra möjliga anslutningsvarianter, beroende på om du använder trefas- eller enfasström, och om din installation är på ett TN-, TT- eller IT-nätverk. Oavsett nätverk måste alla bakplattor anslutas på samma sätt. Expandera varje flik nedan för att lära dig mer innan du fortsätter.

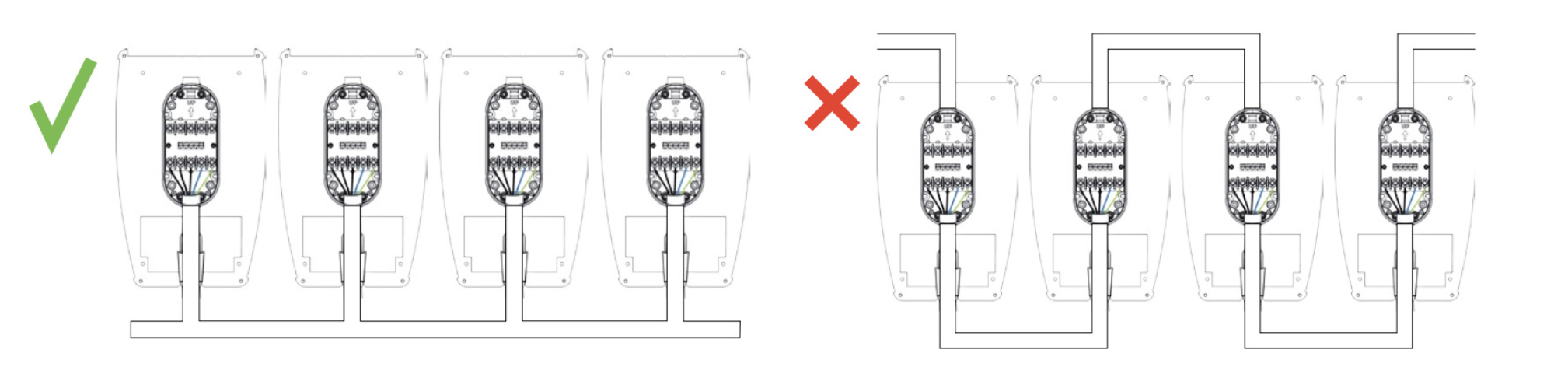

Koppla inte ihop laddarna i serie
Bakplattan är klassad för en 63A anslutning, men inte för 63A genomgång. Därför måste kretsen leverera ström till alla laddstationer utan att gå igenom någon av bakplattorna.

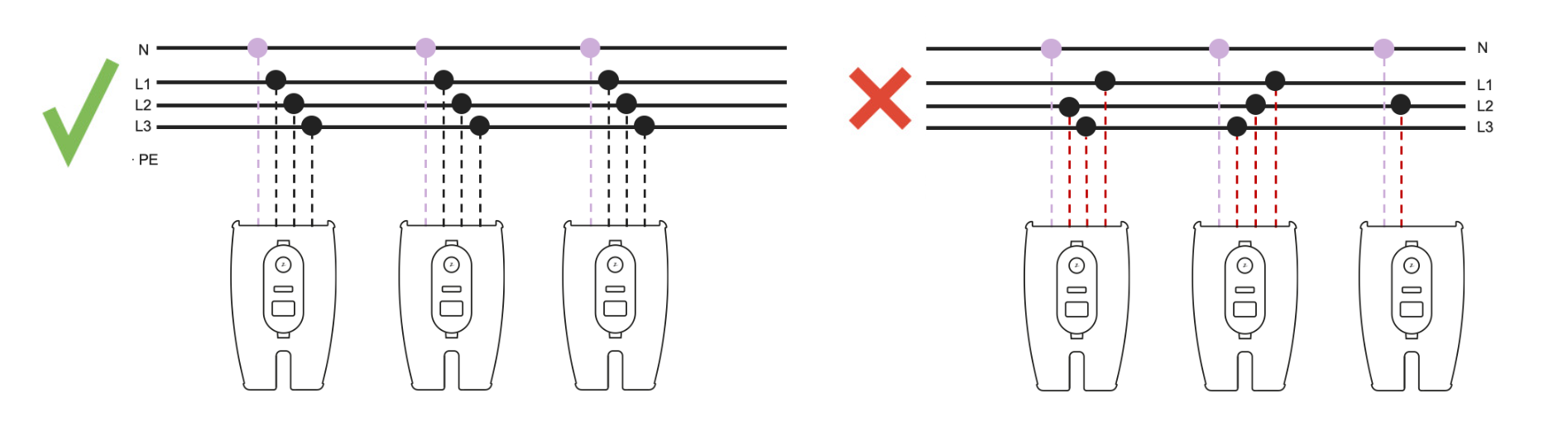

Rotera inte faserna på bakplattorna
Anslut alla bakplattor på samma sätt. Vid installation av Zaptec Pro laddstationer, rotera inte faserna på bakplattan (L1, L2, L3); detta kan orsaka att säkringen löser ut och att belastnings- och fasbalansering fungerar felaktigt.
- Korrekt: Ingen fasrotation. Anslutningarna är samma på varje bakplatta.
- Felaktigt: Faserna är roterade. Anslutningarna är olika.
Anslut alltid alla tre faser om de är tillgängliga.
3. Konfigurera Zaptec Pro i Zaptec Appen
- Öppna Zaptec Appen och logga in med ditt installatörskonto.

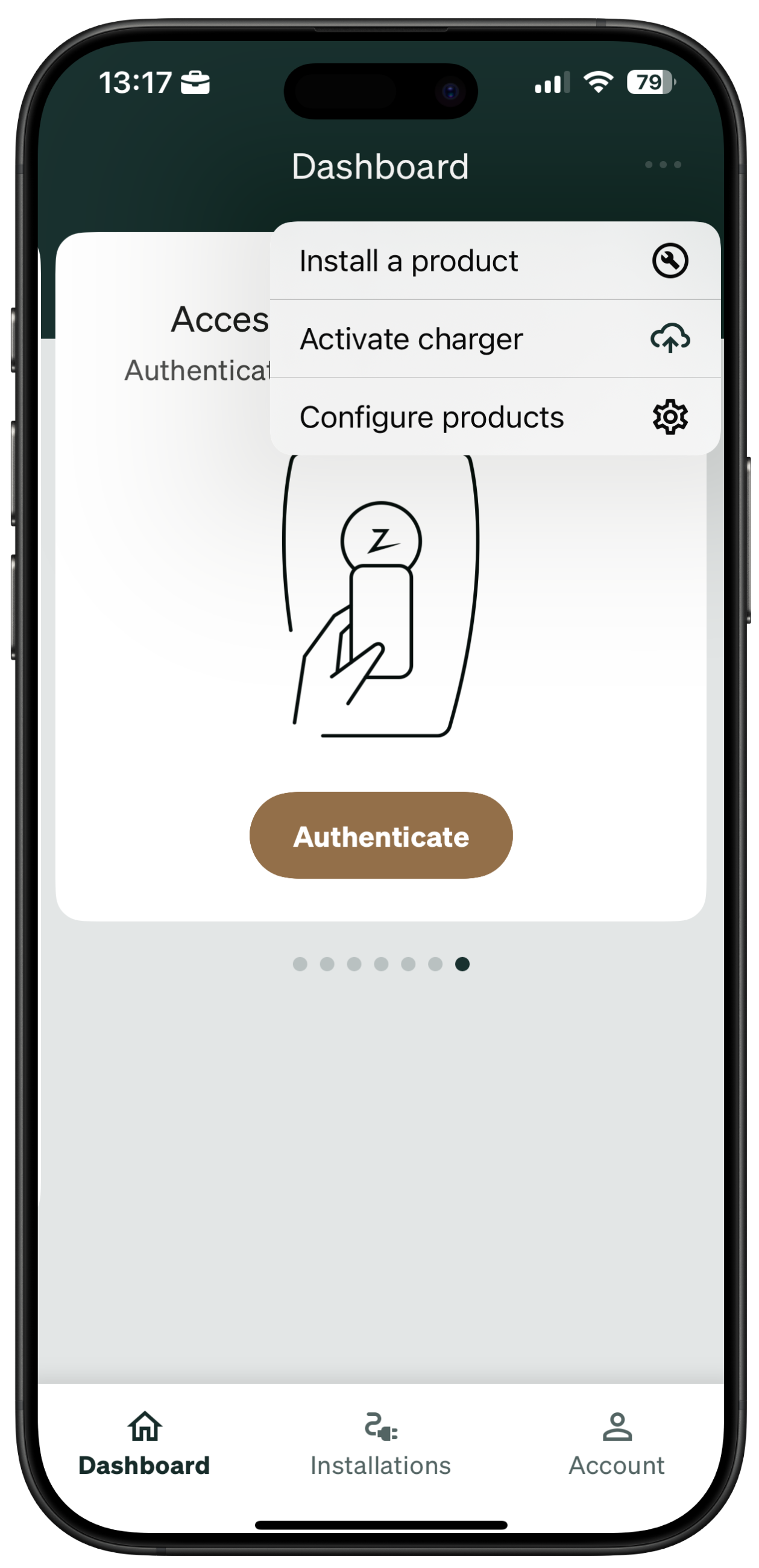

- Under Dashboard, tryck på trepunktsikonen och välj Konfigurera produkter.
- Ange PIN-koden och följ instruktionerna för att:
- Ansluta laddstationen till nätverket.
- Bekräfta elnätet.
Om laddstationen inte ansluter, gå igenom nätverksinställningarna i installationsmanualen under Internet och nätverkskrav, eller läs mer här.
4. Lägg till installationsägaren

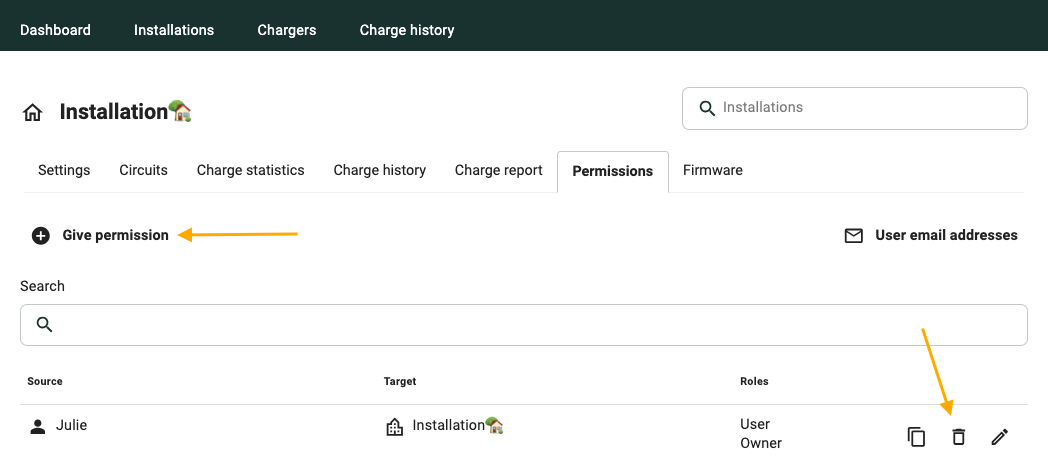

I Zaptec Portal, tilldela installationsägaren till den nyligen skapade installationen. Nu har ägaren tillgång till att hantera och övervaka laddstation(en).
Läs mer om portalens konfiguration här.
