Denna guide förklarar hur man installerar Zaptec Column säkert och effektivt, enligt bästa praxis och branschstandarder.

• Zaptec Column - Dokumentation.
• ONEPOLE muddringsfundament - Dokumentation

Endast kvalificerad personal ska installera, reparera eller underhålla denna produkt. Följ alltid alla lokala, regionala och nationella föreskrifter.

Säkerhet och efterlevnad

Rätt isolering håller din installation säker och i enlighet med reglerna. Se bilden nedan medan du läser:

• Grön: Förstärkt/dubbel isolering
• Orange: Grundläggande isolering.

Vad bilden visar

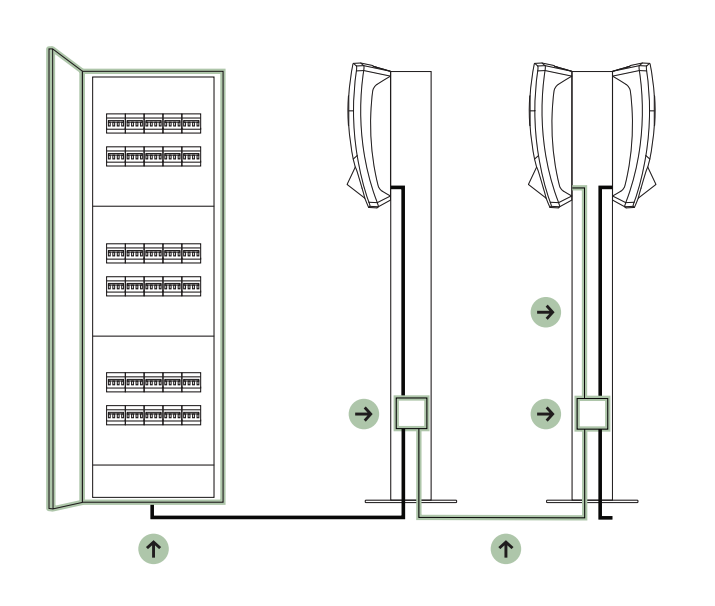

• Vänster sida (grön):
  Detta är rätt sätt att installera. Alla kablar och produkter använder förstärkt eller dubbel isolering (klass II). Ingen upstream RCCB behövs. Denna installation uppfyller branschstandarder och håller din installation säker.

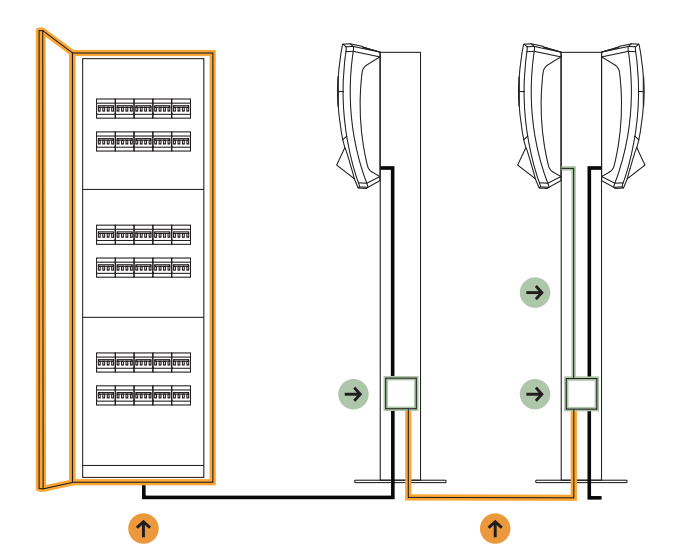

• Höger sida (orange):
  Detta är inte godkänt. Här används grundläggande isolering (orange) och produkterna är inte dubbelisolerade (klass II). Detta äventyrar säkerhet och hållbarhet. Om du använder grundläggande isolering eller produkter som inte är klass II måste du installera en upstream RCCB eller åtgärda isoleringsbrottet.

Ingår i paketet

• Zaptec Column
• Framlucka
• Topplucka
• Laddarlucka (om ingen laddstation är ansluten)
• Fotplatta*
• Anslutningskit och anslutningsbox (levereras som separata tillbehör)
• Skruvkit

*Välj fotplatta enligt din fundamenttyp (illustrationen visar 160 mm fundamentfotplatta).

Hur man installerar kolonnen

1. Installera jordanslutningen

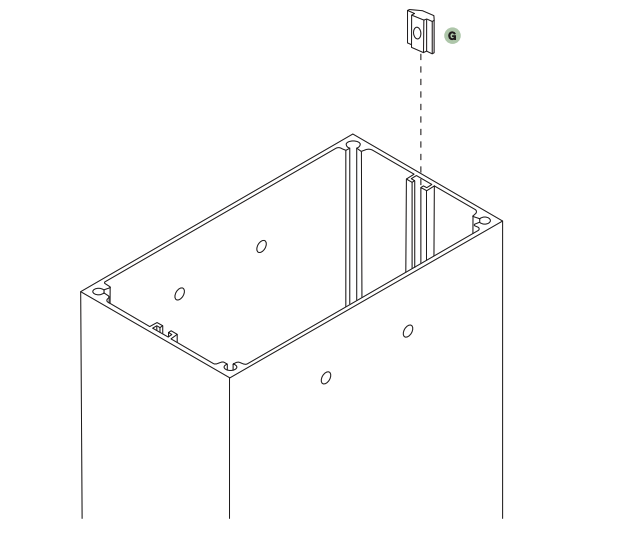

1. Sätt in en mutter i spåret inuti kolonnen på önskad höjd.

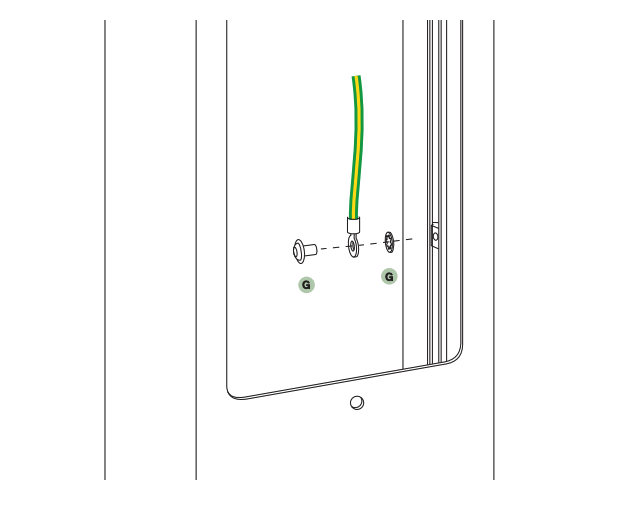

2. Fäst jordkabeln och dra åt bulten för att säkerställa en solid elektrisk anslutning.

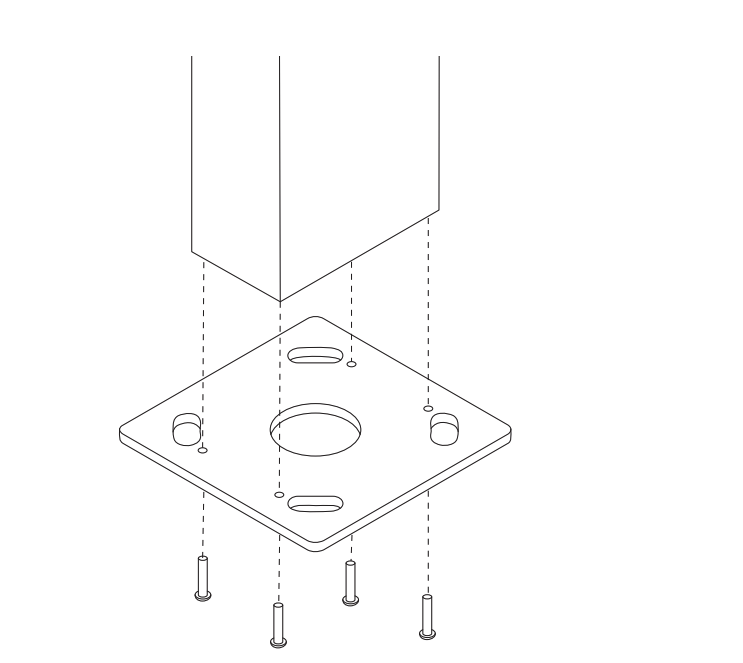

2. Fäst fotplattan

1. Placera fotplattan på kolonnens botten och justera alla hål.
2. Säkra med medföljande M8x40-bultar (max 15 Nm moment).
3. Dubbelkolla justeringen med fundamentbultarna.

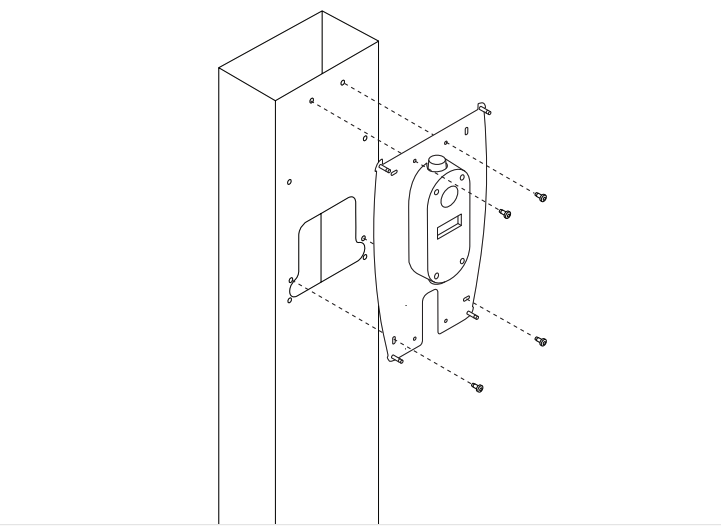

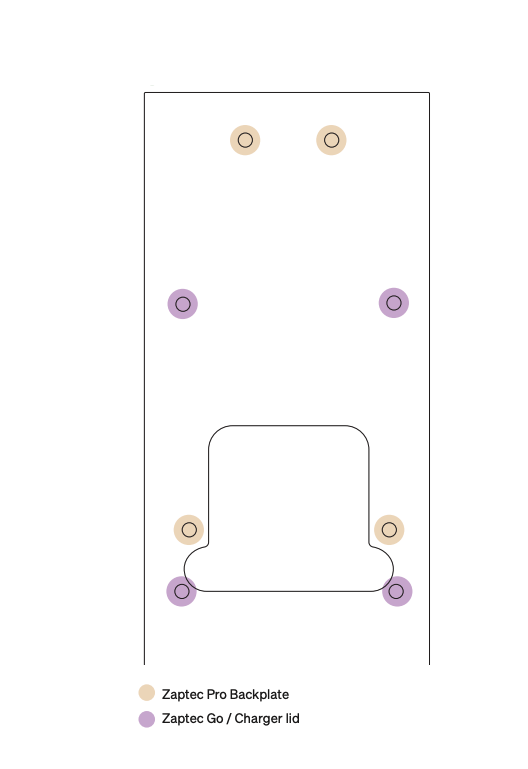

3. Montera Zaptec Pro bakplatta

1. Placera bakplattan på de angivna monteringspunkterna.
2. Fäst med medföljande M5x12-skruvar (max 8 Nm moment).

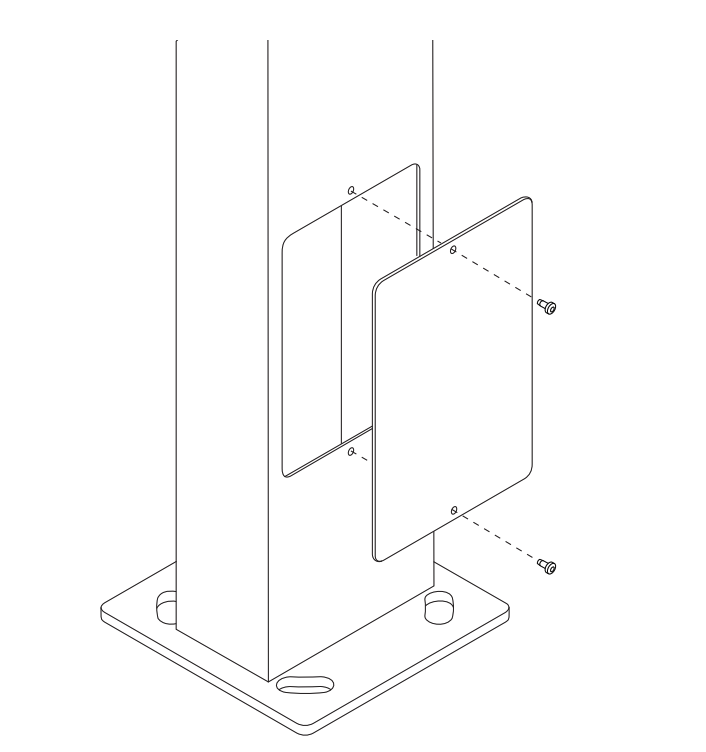

Om ingen laddstation är ansluten, installera laddarluckan.

4. Installera anslutningskitet och boxen

1. Montera anslutningsboxen i kolonnen och se till att alla kablar dras genom rätt ingångspunkter.
2. Fäst boxen med medföljande fästelement.

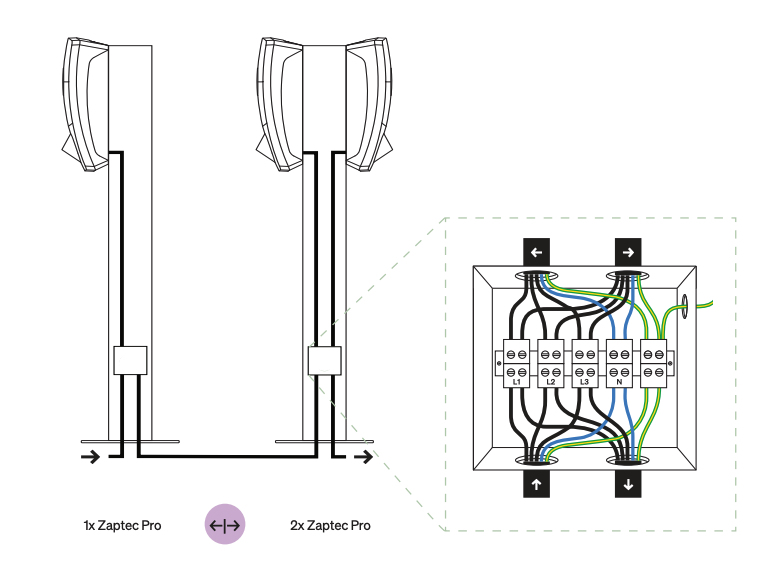

3. Anslut matningskablarna till terminalerna enligt kopplingsschemat för L1, L2, L3, N och PE.
4. Kontrollera att alla anslutningar är åtdragna och att isoleringen är intakt.

5. Fäst toppluckan och framluckan

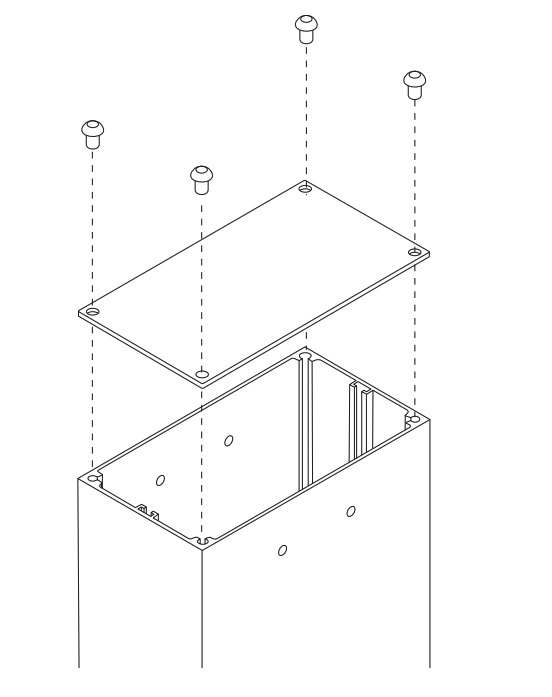

1. Placera toppluckan och fäst med M8×12-bultar (max 8 Nm moment).
2. Fäst framluckan och säkra med M5×12-skruvar (max 8 Nm moment).

6. Slutkontroller

• Inspektera alla anslutningar och fästen.
• Säkerställ att kolonnen är rak och stabil.
• Bekräfta att alla kåpor är korrekt installerade och förseglade.
• Rengör utsidan med en fuktig trasa. Använd aldrig högtryckstvätt.

Uppdaterad 14 November 2025 09:05
