Hvordan installere Zaptec Sense - RS485 Modbus og Ethernet-tilkobling

  1. Zaptec Hjelpesenter
  2. Installasjon
  3. Installer Zaptec Sense

Zaptec Sense optimaliserer energibruken for lading av elbiler, og gjør ladingen smartere og mer effektiv. Denne guiden gir trinnvise instruksjoner for å sette opp Zaptec Sense med RS485 Modbus og Ethernet-tilkobling.

For andre versjoner, se de relevante veiledningene:

  Merk:

Kun en sertifisert elektriker kan installere Zaptec Sense - RS485 Modbus og Ethernet-tilkobling.




Hva som er inkludert

Pakken din inneholder følgende elementer:

  • Zaptec Sense-enhet
  • Spesialtilpasset Micro USB-kabel
  • Selvheftende magnetark
  • Dobbeltsidig tape

I tillegg:

  • 5V DC DIN-skinne strømforsyning (min. utgangsstrøm: 1A)
  • DIN-skinne digitalt energimåler.
  • Valgfritt: Uskjermet CAT5e/CAT6 Ethernet-kabel.


Steg 1: Fysisk installasjon

Screenshot 2024-04-03 at 12.35.35.png

Følg disse trinnene for å koble til Zaptec Sense:

  1. Monter strømforsyningen på DIN-skinnen.
  2. Koble Zaptec Sense til modulene ved hjelp av den medfølgende Micro USB-kabelen.
    • Den hvite, grønne og brune (GND) ledningen kobles til e-meteret.
    • Rød [V+] og svart [V-] kobles til strømforsyningen.
  3. Zaptec Sense støtter flere e-målere. Installasjonsdiagram for hver modell kan finnes her:



Screenshot_2022-11-28_at_13.10.50.pngScreenshot_2022-11-28_at_13.10.44.pngScreenshot_2022-11-28_at_13.10.39.png

Sørg for at alt eksternt utstyr er installert i samsvar med produsentens instruksjoner. Konfigurer Modbus baudrate til 9.6 kbps.




Steg 2: Konfigurer Zaptec Sense i appen

Etter installasjonen må du konfigurere Zaptec Sense via Zaptec-appen:

  1. Åpne Zaptec-appen og logg inn.
  2. Gå til Dashboard > Trykk på de tre prikkene i hjørnet > Installer produkt.

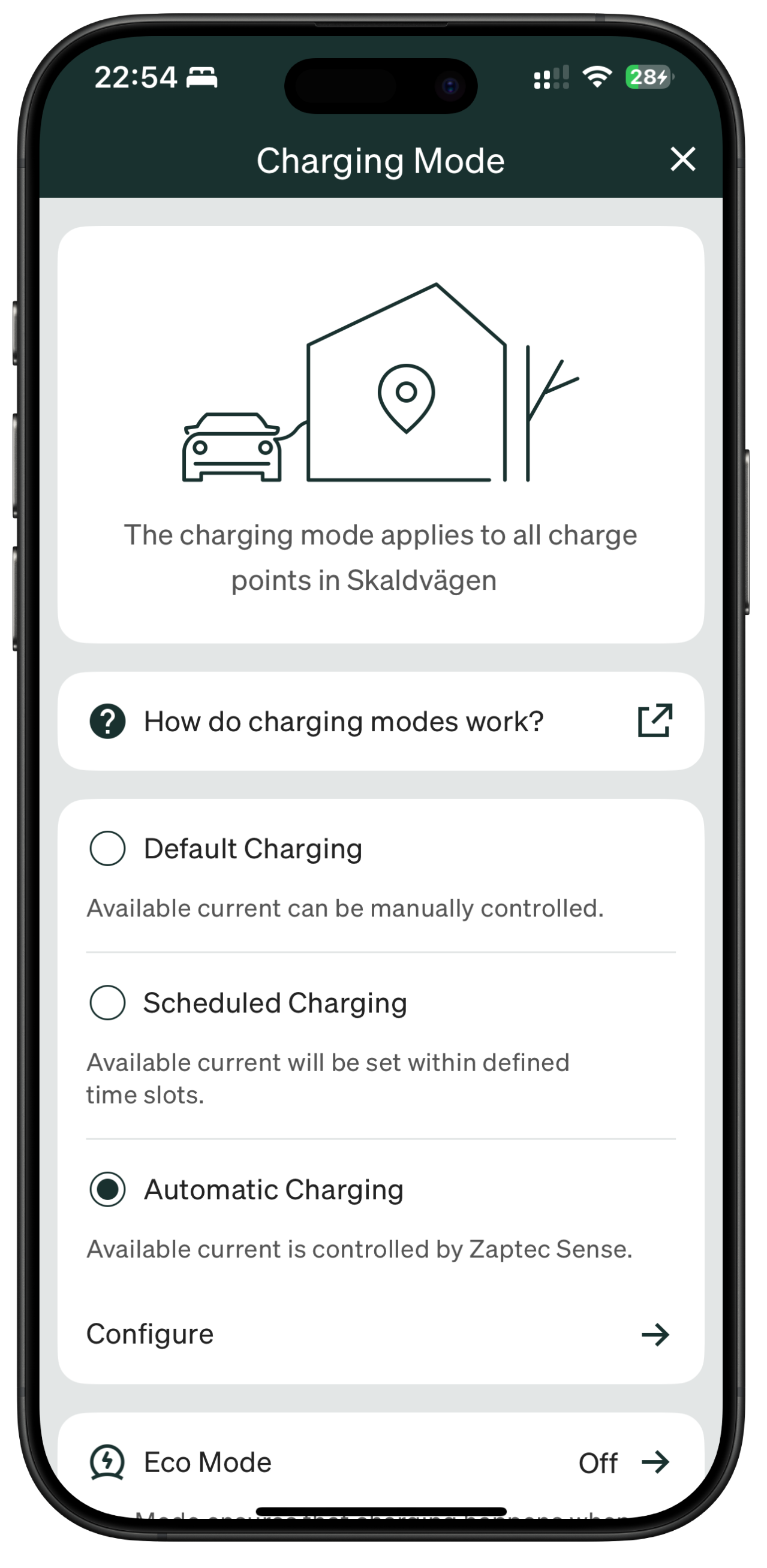

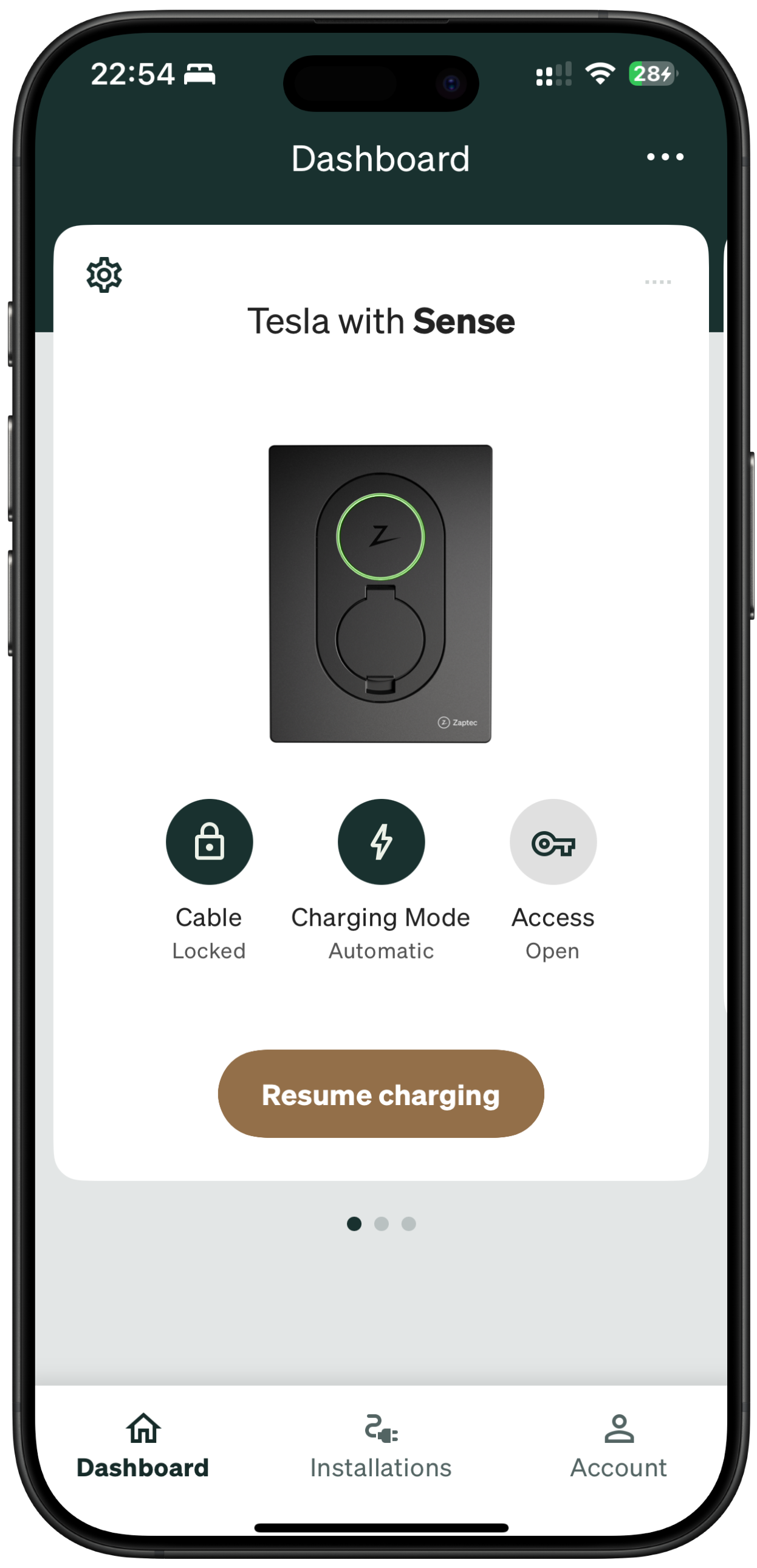

    6.5-inch Screenshot 3 copy.png6.5-inch Screenshot 1.png
  3. Skann QR-koden på baksiden av enheten eller manualen.
  4. Følg instruksjonene for å sette hovedsikringen, bekrefte målertilkoblingen og koble til Wi-Fi eller Ethernet.

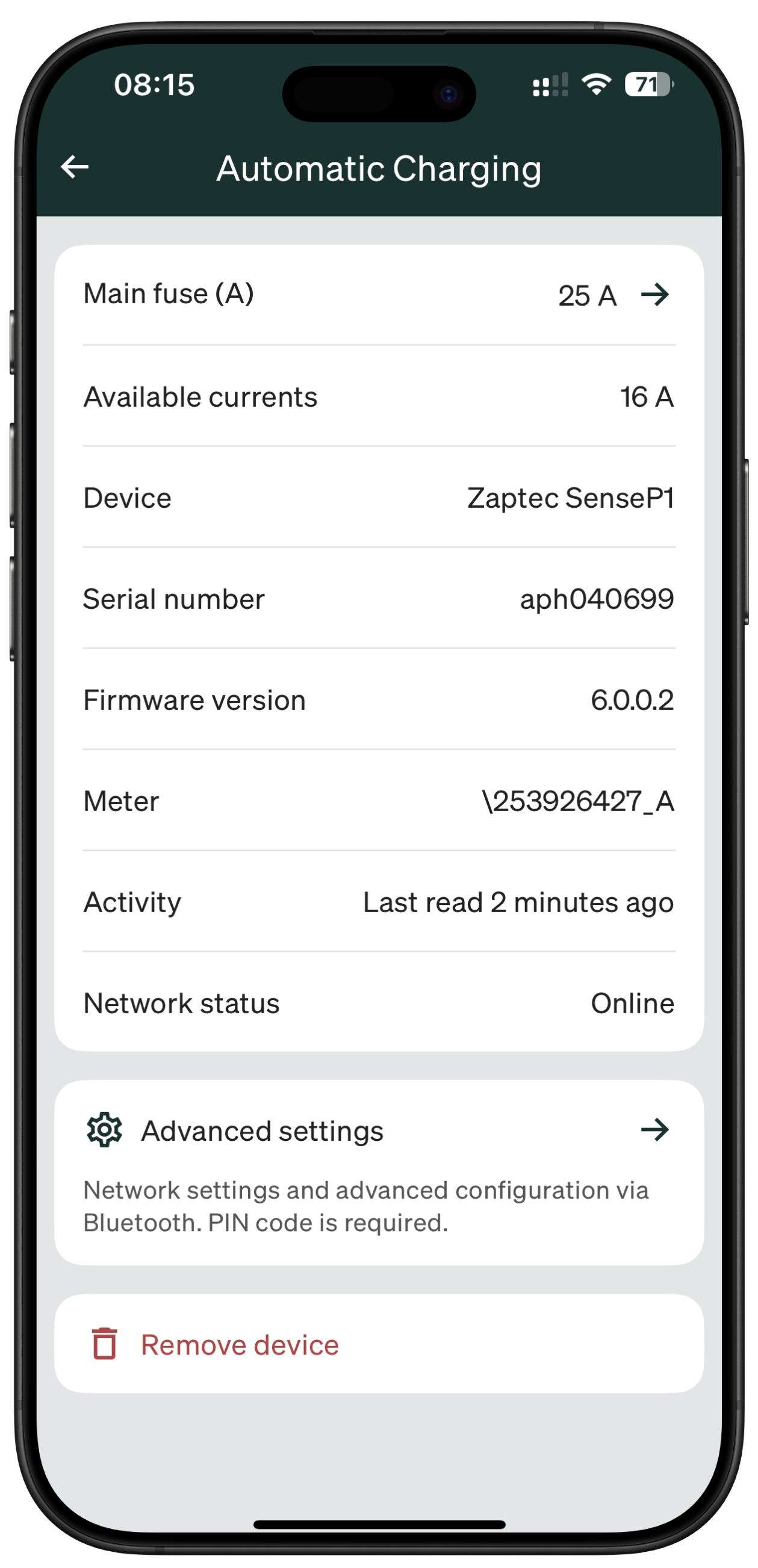

    6.5-inch Screenshot 2.pngApp. Sense pari with installation.png


Nettverksinnstillinger

Zaptec Sense støtter både Wi-Fi og Ethernet-tilkoblinger. For Ethernet: koble Ethernet-kabelen til RJ45-porten.

  1. Hold telefonen nær Zaptec Sense.
  2. Åpne Zaptec-appen > Installasjoner > Zaptec-tjenester > Zaptec Sense.
  3. Juster nettverksinnstillingene, IP-adresse, faseforskyvning og/eller målerens type.

  Merk:

Hvis Zaptec Sense mister internettforbindelsen, vil ladestasjonen settes til å gi minimumseffekt (6A). Dette kan endres i Zaptec Portal.




Lysindikator

Lysene på din Zaptec Sense vil hjelpe deg med å vite om alt fungerer:

  • Fast hvit: Enheten er konfigurert og aktiv.
  • Fast oransje: Enheten har fått en IP, men har ingen tilkobling til skyen.
  • To oransje blink: Ingen IP er mottatt via Ethernet eller Wi-Fi.
  • Oransje, hvit, oransje, hvit: Ingen M-bus data mottatt. Sørg for at HAN-porten er aktivert av strømleverandøren din.
  • Tre oransje blink: Enheten er ikke konfigurert. Logg inn via Zaptec-appen for å sette opp Wi-Fi eller Ethernet.

Klikk her for å se detaljer om hva de forskjellige lysindikasjonene betyr.





FAQ

Når jeg installerer e-måleren, må jeg konfigurere e-måleren?

For Janitza UMG604-E og Janitza UMG96RM-E-RCM er standard RS485/Modbus baudrate: 115.2kbps (fabrikkinnstilling), vi bruker 9.6kbps i vår Zaptec Sense.

Hvilken e-måler støtter Zaptec Sense?

Zaptec Sense kan kobles til følgende:

Carlo Gavazzi
1 fase 100A DIN inline: EM112DINAV01XS1X1
3 fase 65A DIN inline: EM340DINAV23XS1X
1 fase, DIN, CT: EM111DINAV51XS1X
3 fase, DIN, CT: EM330DINAV53HS1X

Janitza
3 fase, DIN, CT: UMG604-E
3 fase, panelmontert, CT: UMG96RM-E-RCM
