Den här guiden visar hur man installerar Zaptec Sense och Xemex P1.

Installation

Inkluderat i paketet finns en Zaptec Sense, en anpassad Micro USB-kabel, en självhäftande magnet samt dubbelhäftande tejp.

Paketet inkluderar även en Xemex P1MB-modul, en RJ-12-kabel och en 5V DC DIN-PS.

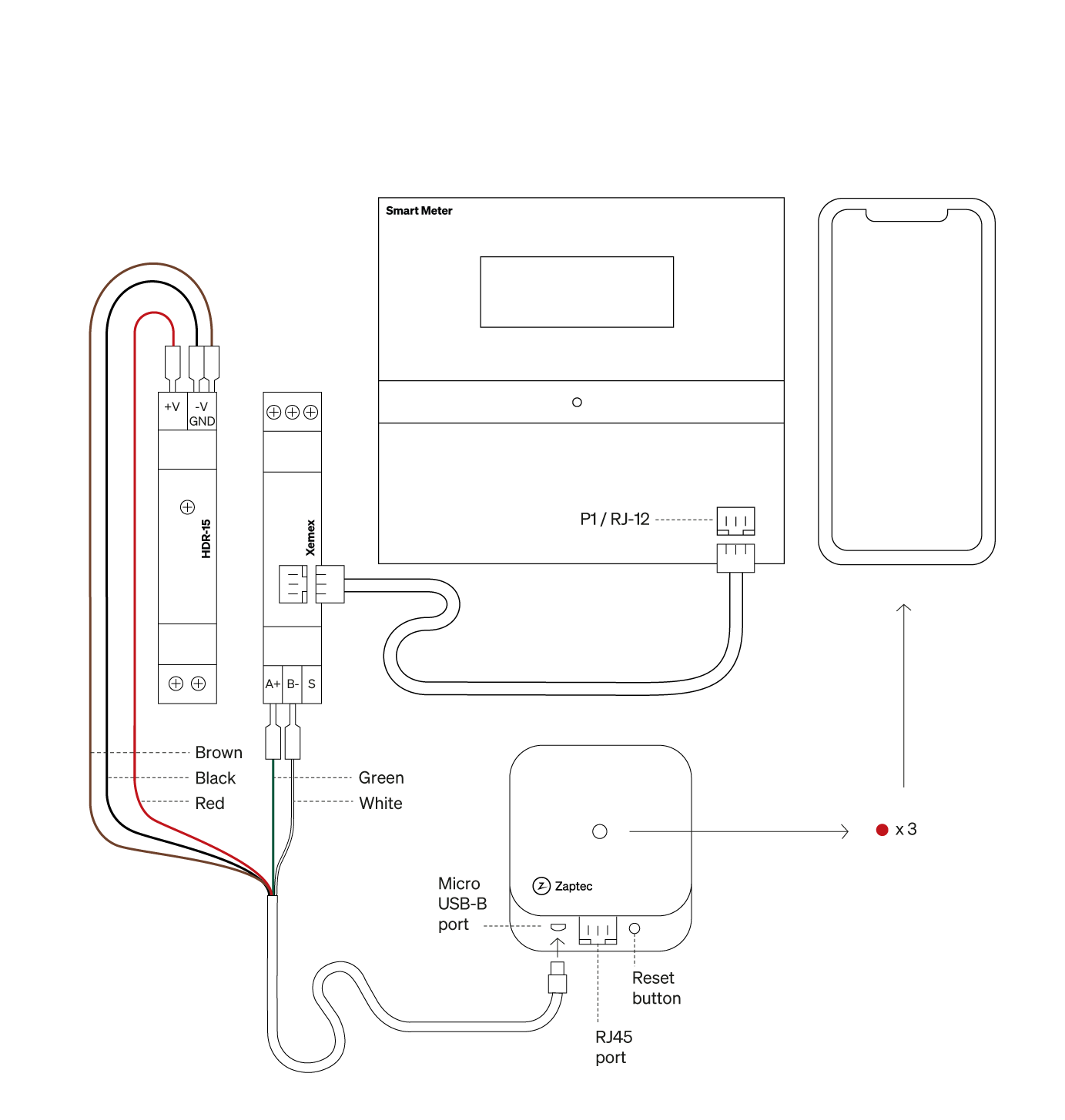

1. Montera strömförsörjningen och Xemex P1-adaptern på DIN-skenan.
2. Anslut Zaptec Sense till modulerna med den anpassade Micro USB-kabeln.
3. De vita och gröna trådarna ansluts till Xemex-modulen.
4. Röd [V+], svart [V-] och brun [V-] ansluts till strömförsörjningen.
5. Anslut den medföljande kommunikationskabeln från Xemex RJ12-port till elmätarens RJ12 P1-port.

Obs Xemex-modulen drivs av P1-porten i elmätaren och ytterligare strömförsörjning för Xemex behövs inte.

Konfiguration i Zaptec appen

Efter installationen måste Zaptec Sense konfigureras i Zaptec-appen.

1. På startsidan/Instrumentpanelen/Hem, tryck på de tre punkterna uppe till höger
2. Välj Installera produkt

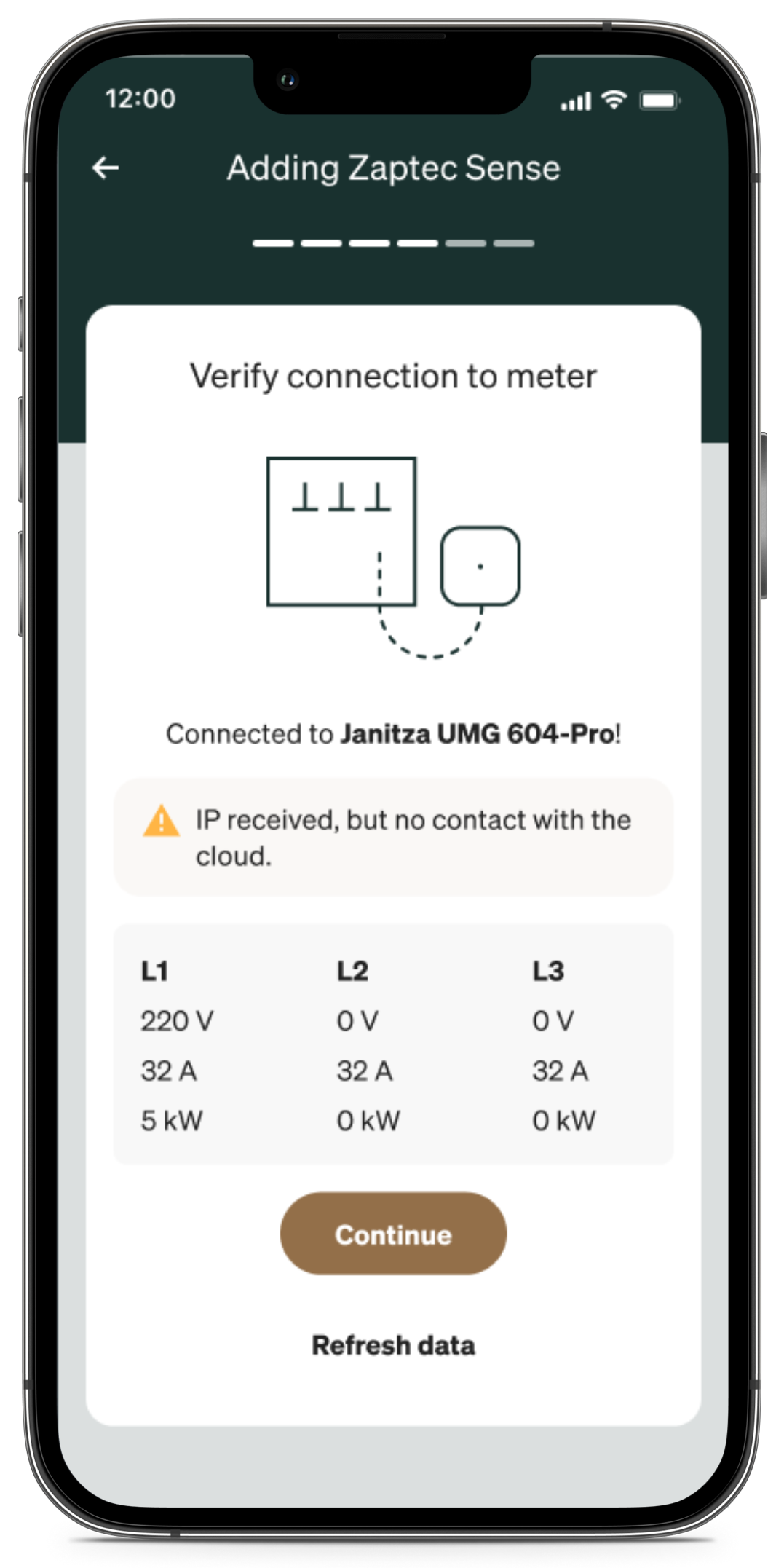

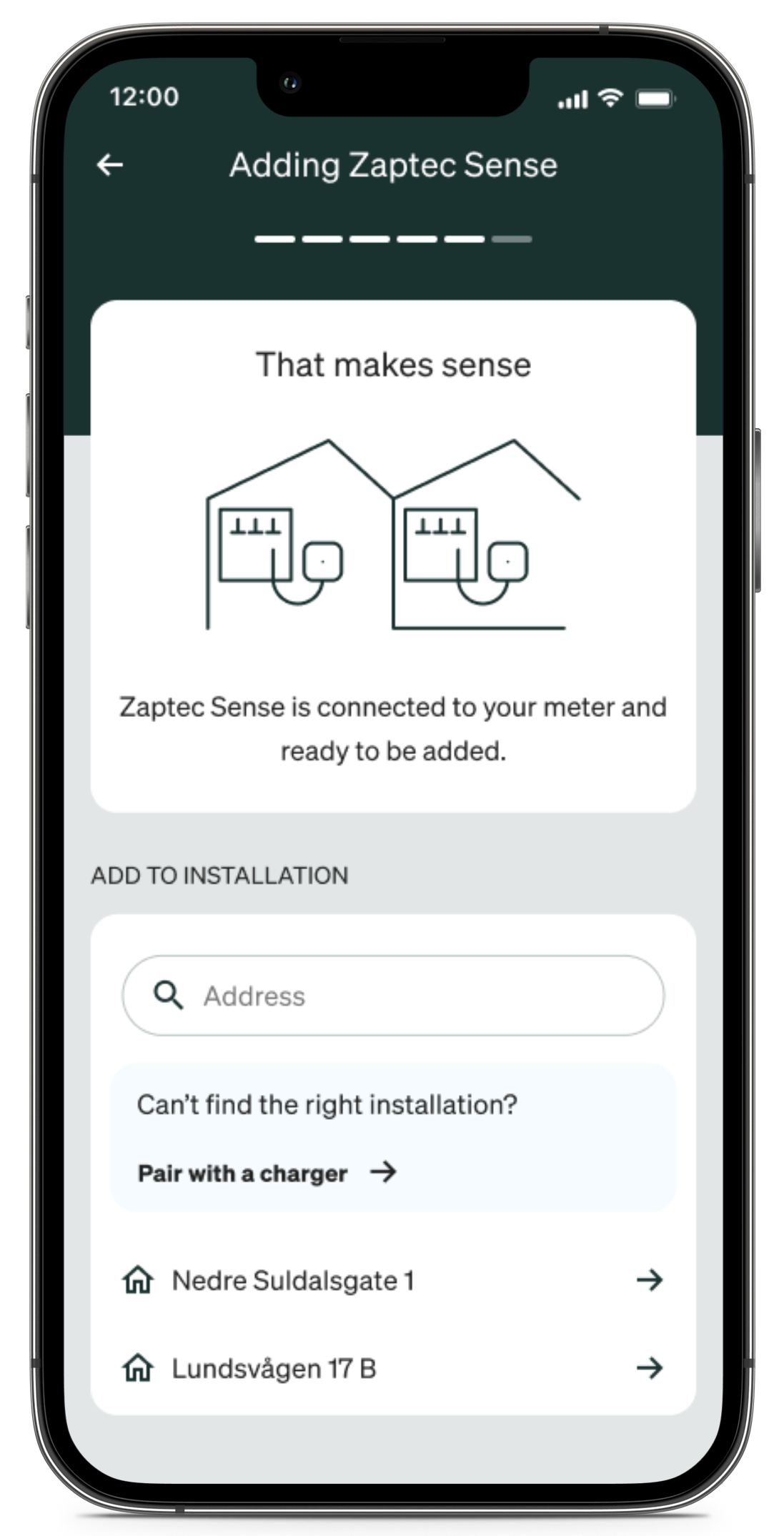

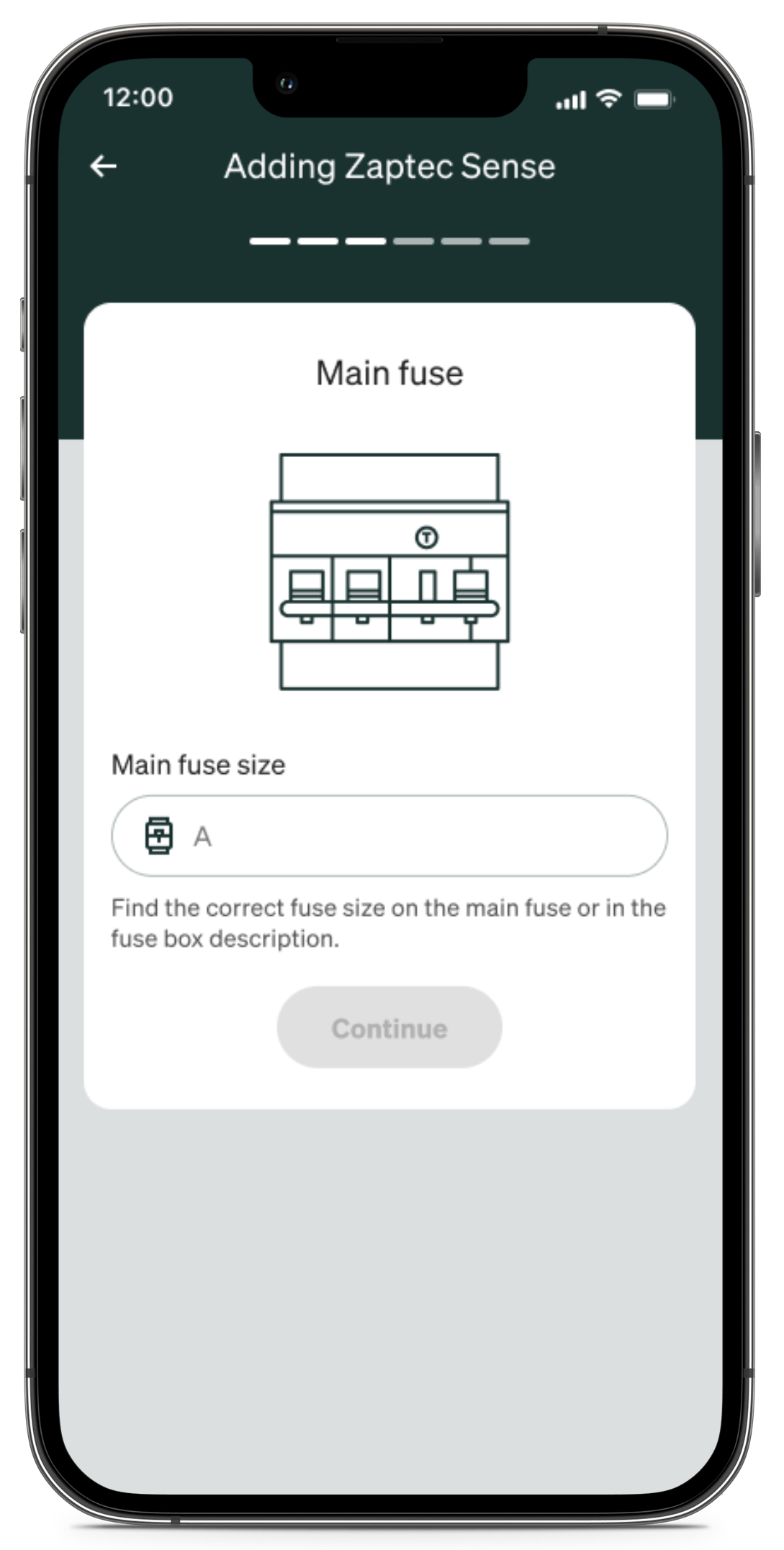

3. Skanna QR-koden och följ anvisningarna på skärmen

Nätverk

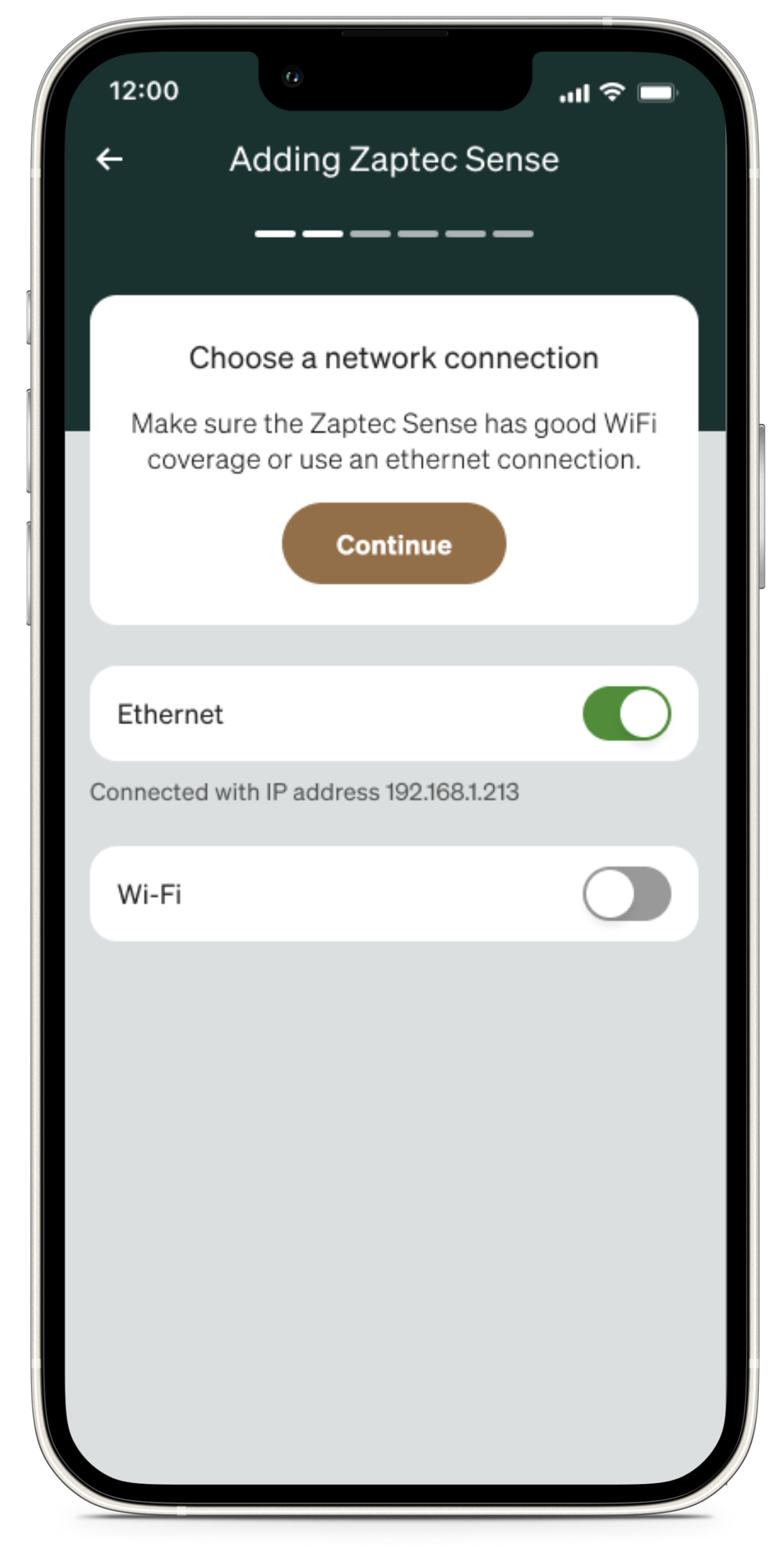

Zaptec Sense stödjer både Wi-Fi- och Ethernet-anslutningar. För Ethernet ansluter du Ethernet-kabeln till RJ45-porten.

Om Zaptec Sense tappar internetanslutningen eller blir frånkopplad kommer laddstationen att ställas in för att ge minimal effekt (6A). Den minimala effekten kan ändras i Zaptec Portal.

För att justera nätverksinställningarna efter installationen, håll din mobiltelefon nära Zaptec Sense-enheten, öppna Zaptec-appen och tryck på trepunktsikonen för att konfigurera.

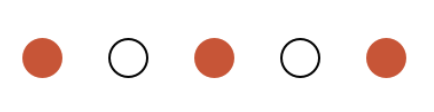

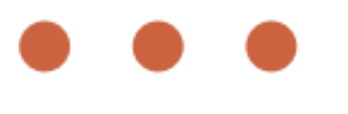

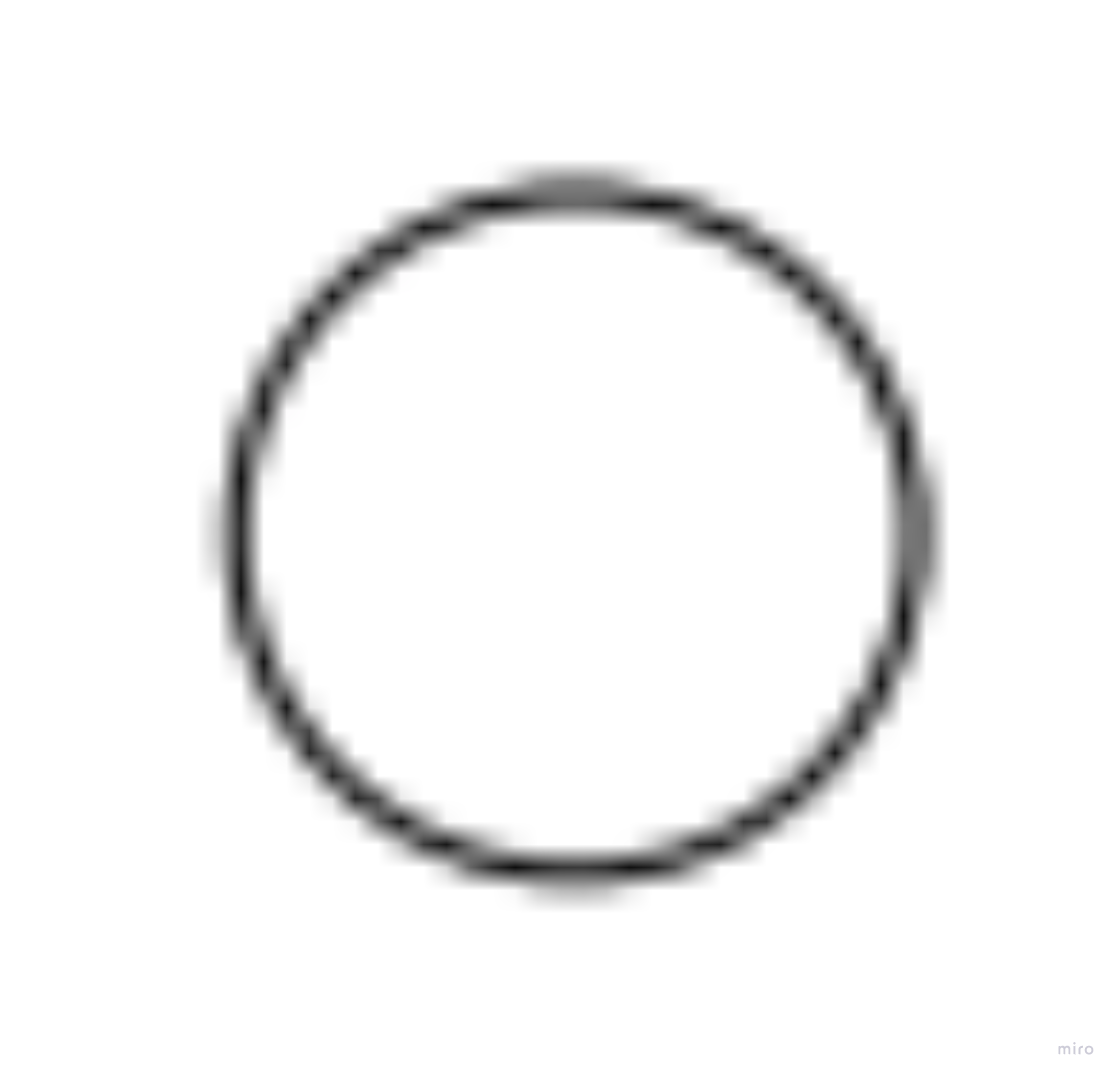

Light indicator

	Ej konfigurerad/Ingen internetanslutning. Logga in via Zaptec-appen och konfigurera ett Wi-Fi-nätverk. För Ethernet: Logga in via Zaptec-appen för att aktivera Ethernet eller kontrollera Ethernet-kabelanslutningen.
	Ingen Modbus-data mottagen.
	Ingen IP-adress mottagen för varken Ethernet eller Wi-Fi.
	IP-adress mottagen, men ingen kontakt med molnet.
	Zaptec Sense är konfigurerad och aktiv.
