Diese Anleitung richtet sich an autorisierte Installateure. Sie erklärt, wie die Ladestation Zaptec Pro eingerichtet, installiert und konfiguriert wird. Die Anweisungen setzen technisches und elektrisches Wissen voraus. Das Installationshandbuch können Sie hier herunterladen.
Um Installationen und Ladestationen im Zaptec Portal hinzuzufügen, muss Ihr Zaptec-Konto mit einer Zaptec-Benutzergruppe mit Servicezugang verbunden sein. Dies erfordert den Abschluss unserer technischen Schulung, um zertifizierter Installateur zu werden. Erfahren Sie mehr über die Zaptec Academy hier oder kontaktieren Sie den Support für Unterstützung.
1. Vorbereitung der Installation im Zaptec Portal
Registrieren Sie vor der physischen Installation die Ladestationen im Zaptec Portal. So wird sichergestellt, dass das Gerät nach der Installation eine Verbindung zur Cloud herstellen kann. Erfahren Sie hier mehr.
- Melden Sie sich mit Ihrem Installateurkonto im Zaptec Portal an.
- Erstellen Sie eine Installation, Stromkreise und Ladestationen oder fügen Sie die Ladestation der entsprechenden Installation hinzu.
2. Installation der Zaptec Pro
Benötigte Werkzeuge:
- 8-mm-Steckschlüssel
- 7-mm-Steckschlüssel
- 4-mm-Innensechskantschlüssel
- T10-Torx-Schraubendreher
Schritte:
- Montieren Sie die Rückplatte auf einer ebenen Fläche.
- Schließen Sie die elektrischen Leitungen entsprechend dem elektrischen System Ihrer Anlage an. Verwenden Sie ein Multimeter, um alle Verbindungen zu prüfen.
- Entfernen Sie die Frontabdeckung.
- Setzen Sie die Ladestation auf die Rückplatte und befestigen Sie sie.
- Schalten Sie die Stromversorgung ein. Die Anzeige leuchtet zunächst gelb und nach 2-3 Minuten grün.
Hinweise zur Installation
Es gibt vier mögliche Anschlussvarianten, abhängig davon, ob Sie Drehstrom oder Einphasenstrom verwenden und ob Ihre Installation in einem TN-, TT- oder IT-Netz erfolgt. Unabhängig vom Netztyp müssen alle Rückplatten gleich angeschlossen werden. Klappen Sie jede der folgenden Registerkarten auf, um vor dem Fortfahren mehr zu erfahren.

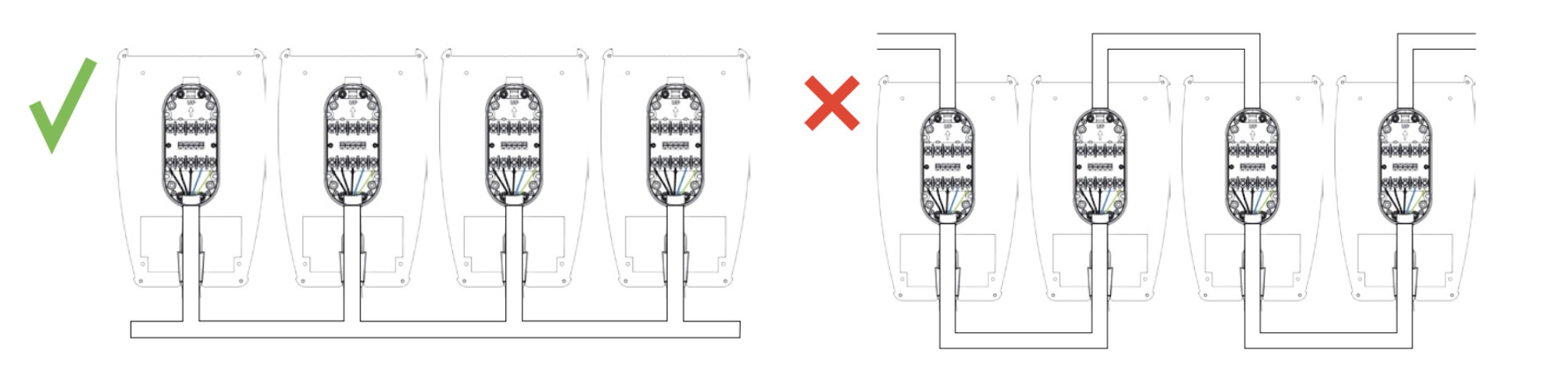

Ladestationen nicht in Reihe schalten
Die Rückplatte ist für einen Anschluss von 63A ausgelegt, jedoch nicht für einen Durchgangsstrom von 63A. Daher muss der Stromkreis alle Ladestationen versorgen, ohne dass der Strom durch die Rückplatten fließt.

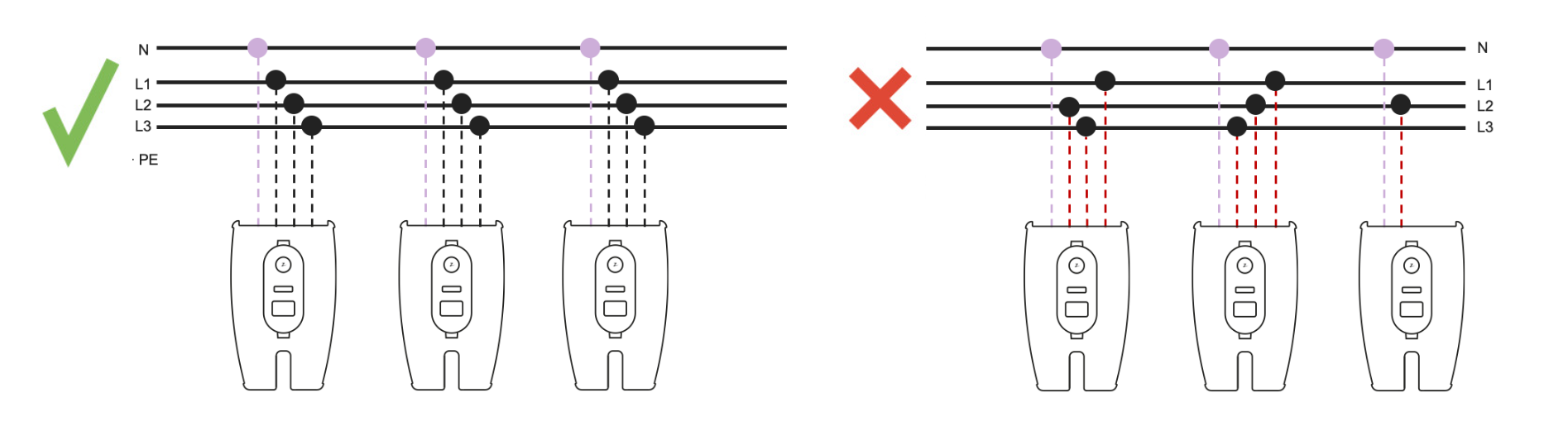

Phasen auf den Rückplatten nicht vertauschen
Schließen Sie alle Rückplatten auf die gleiche Weise an. Beim Installieren der Zaptec Pro Ladestationen dürfen die Phasen auf der Rückplatte (L1, L2, L3) nicht vertauscht werden; dies könnte dazu führen, dass die Sicherung auslöst und die Last- sowie Phasenausgleichsfunktion nicht korrekt arbeitet.
- Richtig: Keine Phasenverdrehung. Die Anschlüsse sind bei jeder Rückplatte gleich.
- Falsch: Phasen sind vertauscht. Die Anschlüsse unterscheiden sich.
Schließen Sie immer alle drei Phasen an, wenn diese verfügbar sind.
3. Konfigurieren der Zaptec Pro in der Zaptec App
- Öffnen Sie die Zaptec App und melden Sie sich mit Ihrem Installateurkonto an.

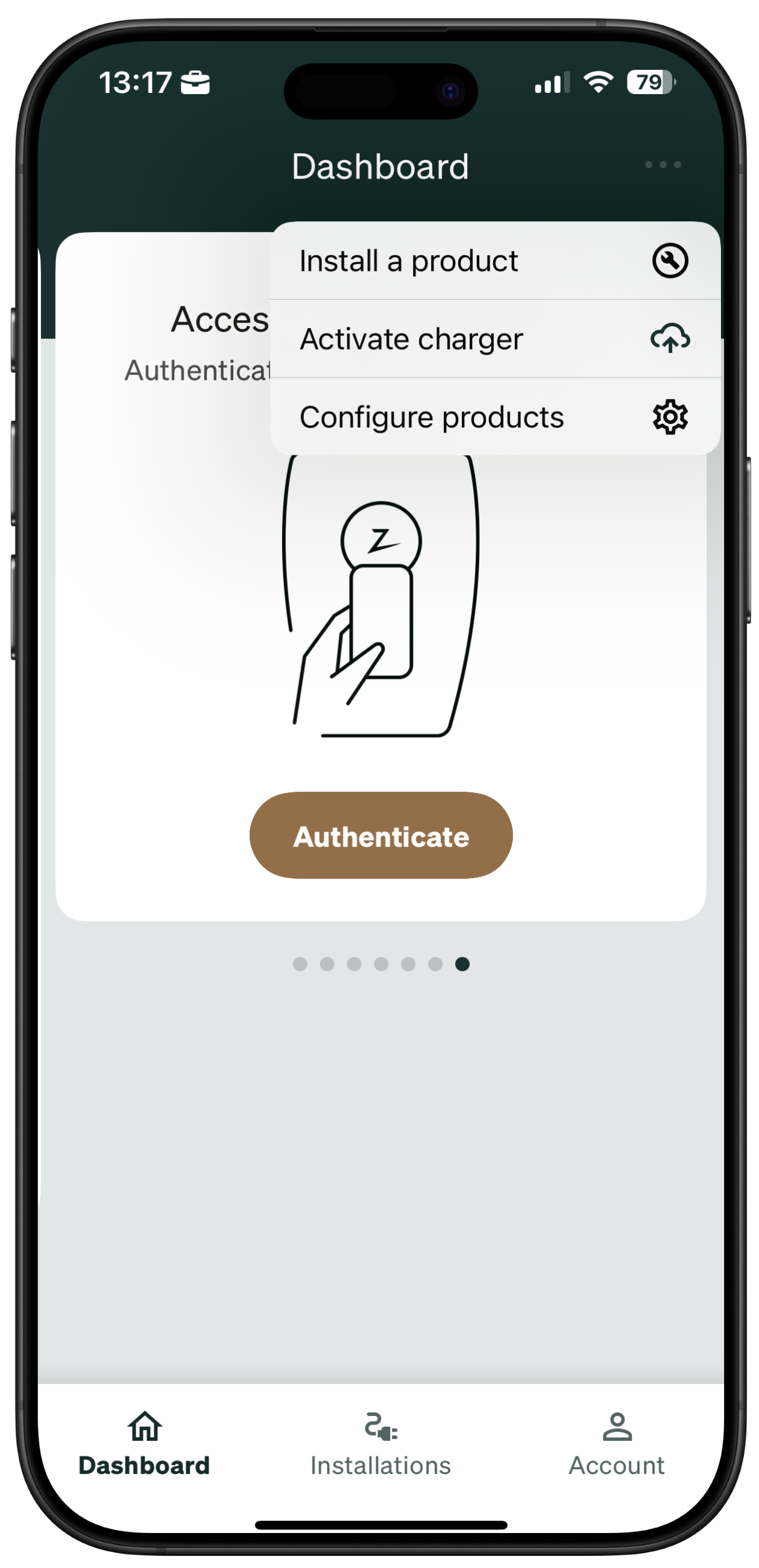

- Tippen Sie unter Dashboard auf das Drei-Punkte-Symbol und wählen Sie Produkte konfigurieren.
- Geben Sie den PIN-Code ein und folgen Sie den Anweisungen, um:
- die Ladestation mit dem Netzwerk zu verbinden.
- das Stromnetz zu bestätigen.
Wenn die Ladestation keine Verbindung herstellt, überprüfen Sie die Netzwerkeinrichtung im Installationshandbuch unter Internet- und Netzwerkanforderungen, oder erfahren Sie hier mehr.
4. Eigentümer der Installation hinzufügen

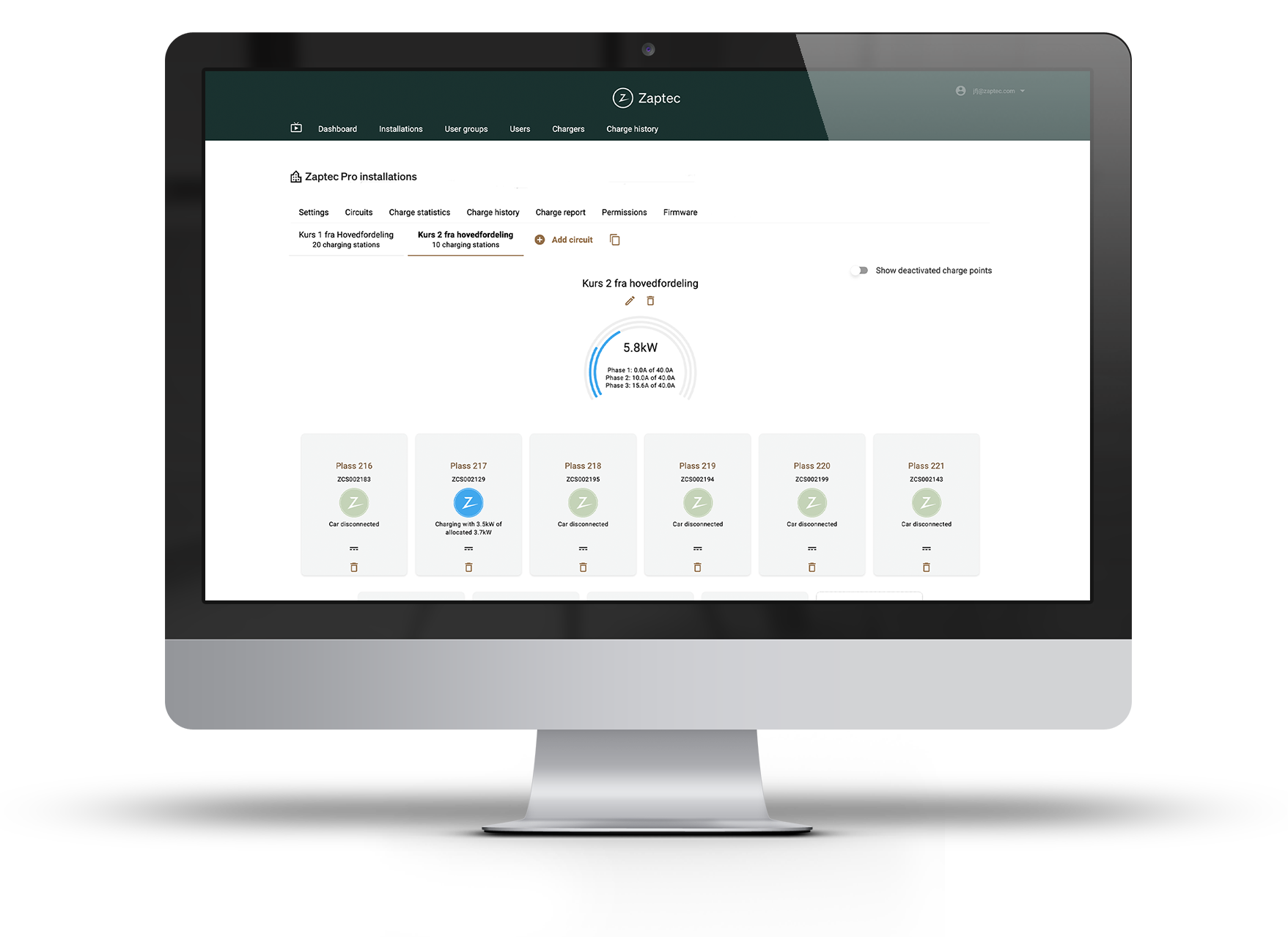

Weisen Sie im Zaptec Portal den Eigentümer der Installation der neu erstellten Installation zu. Der Eigentümer hat nun Zugriff, um die Ladestation(en) zu verwalten und zu überwachen.
Erfahren Sie mehr über die Portal-Konfiguration hier.
Hilfreiche Ressourcen
Links:
- Zugangskontrolle mit Zaptec Portal (RFID- & App-Zugang)
- Zugangskontrolle, Zahlungen und Integrationen mit Zaptec Ladestationen
- Erste Schritte mit dem Zaptec Portal
- Wie man an einer Zaptec Pro Ladestation lädt
Videos:
- Testen der Ladestation
- Wie man die Zaptec Pro Abdeckung entfernt und anbringt
- Überprüfung der internen Sicherung
- Authentifizierung und Registrierung von RFID-Tags
