Ce guide est destiné au personnel qualifié et explique comment configurer, installer et paramétrer la borne de recharge Zaptec Pro T2S.

• Vous pouvez télécharger le manuel d'installation ici.
• Si vous installez la Zaptec Pro standard (non version T2S), cliquez ici pour le guide d'installation approprié.

Pour ajouter des installations et des bornes de recharge au Zaptec Portal, votre compte Zaptec doit être connecté à un groupe d'utilisateurs Zaptec avec un accès service. Cela nécessite de suivre notre formation technique pour devenir installateur certifié. En savoir plus sur Zaptec Academy ici ou contactez le support pour obtenir de l'aide.

1. Préparer l'installation dans le Zaptec Portal

Avant l'installation physique, enregistrez les bornes de recharge dans le Zaptec Portal. Cela garantit que l'appareil pourra se connecter au cloud après l'installation. En savoir plus ici.

1. Connectez-vous au Zaptec Portal avec votre compte d'installateur.
2. Créez une installation, des circuits et des points de charge ou ajoutez la borne de recharge à l'installation concernée.

2. Installer la Zaptec Pro T2S

Outils requis :

• Clé à douille 8 mm
• Clé à douille 7 mm
• Clé Allen 4 mm
• Tournevis Torx T10

1. Installer et connecter la plaque arrière

1. Montez la plaque arrière. Si la structure murale nécessite des chevilles/perçage, vous devez vous assurer que la poussière et la saleté ne pénètrent pas dans le boîtier de connexion. Il est important de ne pas créer de nouveaux trous dans la plaque arrière. Les quatre trous existants doivent être utilisés. Créer de nouveaux trous dans la plaque arrière annulera la garantie.
2. Retirez le couvercle du boîtier de connexion. Dévissez quatre vis et ouvrez le couvercle pour accéder au boîtier de connexion.
   • La Zaptec Pro T2S est de catégorie de surtension 3 (OVCIII). Veuillez ne pas l'installer directement dans des transformateurs haute tension/basse tension et salles de distribution ou dans une armoire basse tension alimentée par un transformateur haute tension.
   • Exigences pour les vis : Diamètre maximal de la tête 12 mm, hauteur maximale de la tête 6 mm, longueur minimale 25 mm.

2. Connecter les fils

1. Connectez les câbles dans le boîtier de connexion conformément au système électrique du site.
   • Couple de serrage : Serrez les borniers à un couple de 5 Nm.
   • Câble : Section du câble d'entrée de 2,5 à 10 mm².
   • Installations extérieures : Connectez le câble en bas du boîtier de connexion, afin de limiter le risque d'infiltrations dans les installations extérieures. Si cela n'est pas possible, nous recommandons d'utiliser un mastic comme Sikaflex.

Zaptec recommande, dans la mesure du possible, d'avoir une connexion triphasée afin de bénéficier de la gestion énergétique offerte par nos solutions.

3. Installer la protection en amont

• Chaque borne Zaptec Pro T2S doit être protégée individuellement par un disjoncteur magnétothermique omnipolaire de 40A, avec une capacité de coupure et une courbe de déclenchement C, ainsi que par un dispositif différentiel de type A avec une sensibilité de 30mA. Ces deux protections peuvent être combinées dans un seul appareil.
• La Zaptec Pro T2S est équipée d'un RDC-DD 6mA conforme à la norme IEC 62955 en complément du dispositif différentiel résiduel (DDR) de type A 30 mA installé en amont.

4. Tester l'installation

• Avant de visser le couvercle du boîtier de connexion sur la plaque arrière, un test de tension doit être effectué sur toutes les plaques arrière.
• Testez l'installation directement sur les vis des borniers à l'aide d'un multimètre.
• Veuillez noter : Ne pas insérer de sondes de test, fils ou autres dans le connecteur à dégagement rapide sur la plaque arrière car cela l'endommagerait.

5. Visser le couvercle du boîtier de connexion

1. Bouchez l'entrée de câble inutilisée à l'aide du bouchon fourni. Serrez les écrous de retenue sur le bouchon et le câble jusqu'à ce qu'ils soient bien fixés. Placez le joint de câble sur l'entrée de câble afin de bien l'étanchéifier. Le joint doit être tiré vers le bas en direction du boîtier de connexion puis poussé complètement pour que le cône soit en position correcte. Vérifiez visuellement que le joint a une bonne surface d'étanchéité.
2. Vissez le couvercle du boîtier de connexion. Les vis du boîtier doivent être serrées à un couple de 0,7 Nm.

6. Retirer le couvercle avant de la borne de recharge

• Retirez le couvercle avant à l'aide de la SmartKey.
• Pour retirer le couvercle avant d'une borne montée sur une colonne Zaptec, vous devez utiliser une SmartKey Column (fournie avec la colonne).

7. Installer la borne de recharge

1. Positionnez la borne de recharge sur la plaque arrière sans laisser d'espace entre elles.
2. Serrez la borne de recharge avec les quatre écrous fournis. Les écrous doivent être serrés à un couple de 3 Nm.
3. Remettez le couvercle avant, en commençant par le bas, en positionnant le couvercle sur le port Type 2, puis en enclenchant en haut.
4. Veuillez noter que l'alimentation électrique doit être coupée lors du montage de la borne sur la plaque arrière.

8. Mettre sous tension l'installation et tester la borne

1. Mettez sous tension l'installation. Le voyant jaune indique que le système effectue des vérifications internes. Vérifiez que le voyant passe du jaune au vert après 2 à 3 minutes.
2. Testez le RDC-DD intégré selon IEC 62955 avec un équipement de test approprié.
3. Effectuez un test avec un véhicule électrique, une charge de test ou un équipement de test Mode 3.
4. Réalisez tous les autres tests conformément aux réglementations et exigences locales.

Si vous n'installez pas la borne directement après avoir monté la plaque arrière, veuillez appliquer l'autocollant adhésif pour protéger les connexions.

Notes d'installation

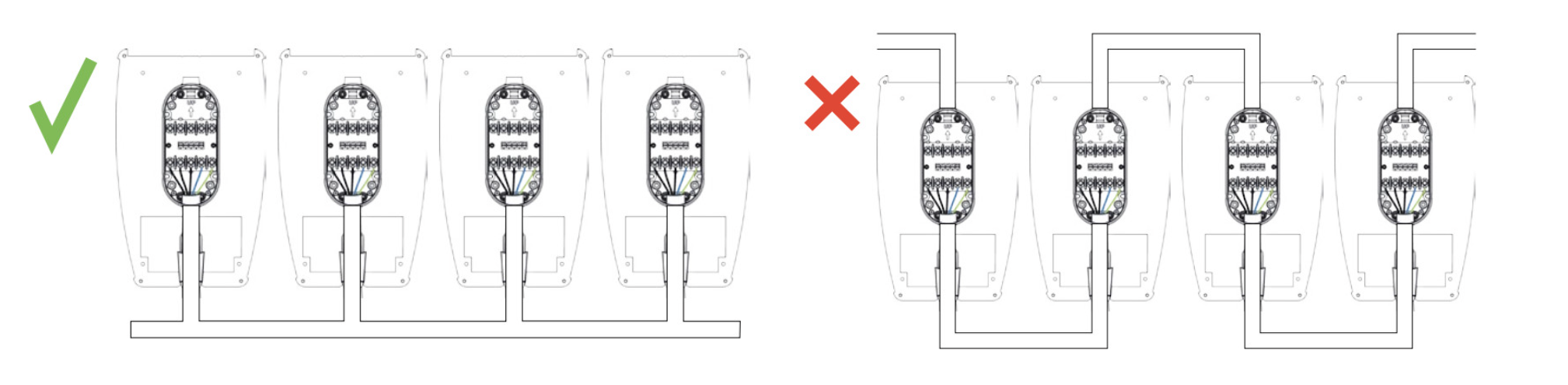

Ne pas chaîner les chargeurs

La plaque arrière est conçue pour une connexion de 63A, mais pas pour un passage de 63A.

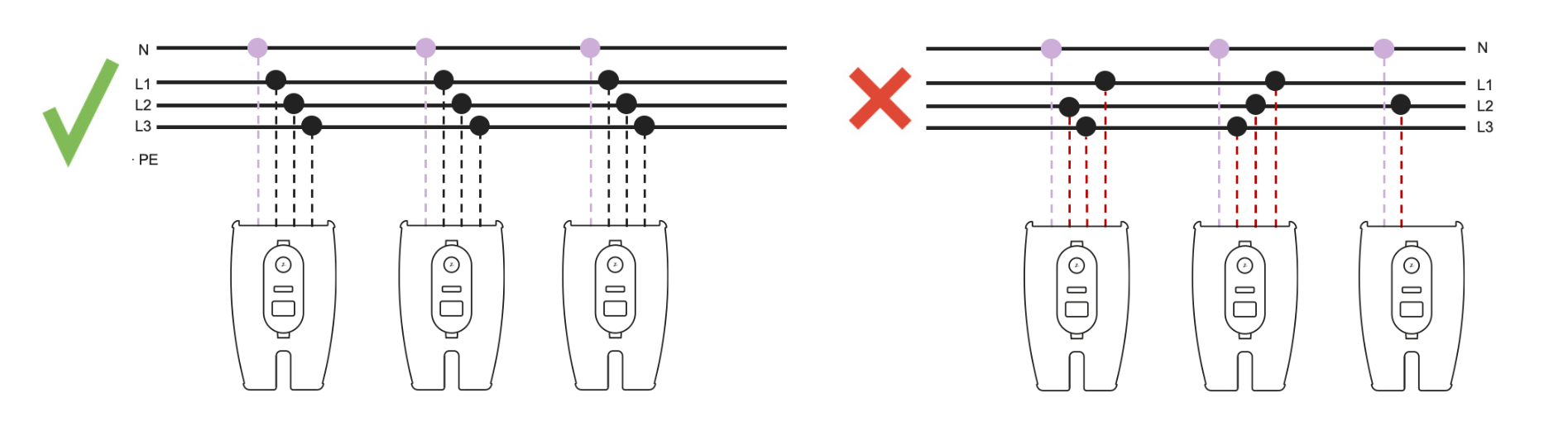

Ne pas inverser les phases sur les plaques arrière

Connectez toutes les plaques arrière de la même manière. Lors de l'installation des bornes Zaptec Pro, ne pas faire de rotation des phases sur la plaque arrière (L1, L2, L3) ; cela pourrait provoquer le déclenchement du disjoncteur et un mauvais fonctionnement de l'équilibrage de charge et de phase.

• Correct : Pas de rotation des phases. Les connexions sont identiques sur chaque plaque arrière.
• Incorrect : Les phases sont inversées. Les connexions sont différentes.

Toujours connecter les trois phases si elles sont disponibles.

3. Configurer la Zaptec Pro T2S dans l'application Zaptec

1. Ouvrez l'application Zaptec et connectez-vous avec votre compte d'installateur.

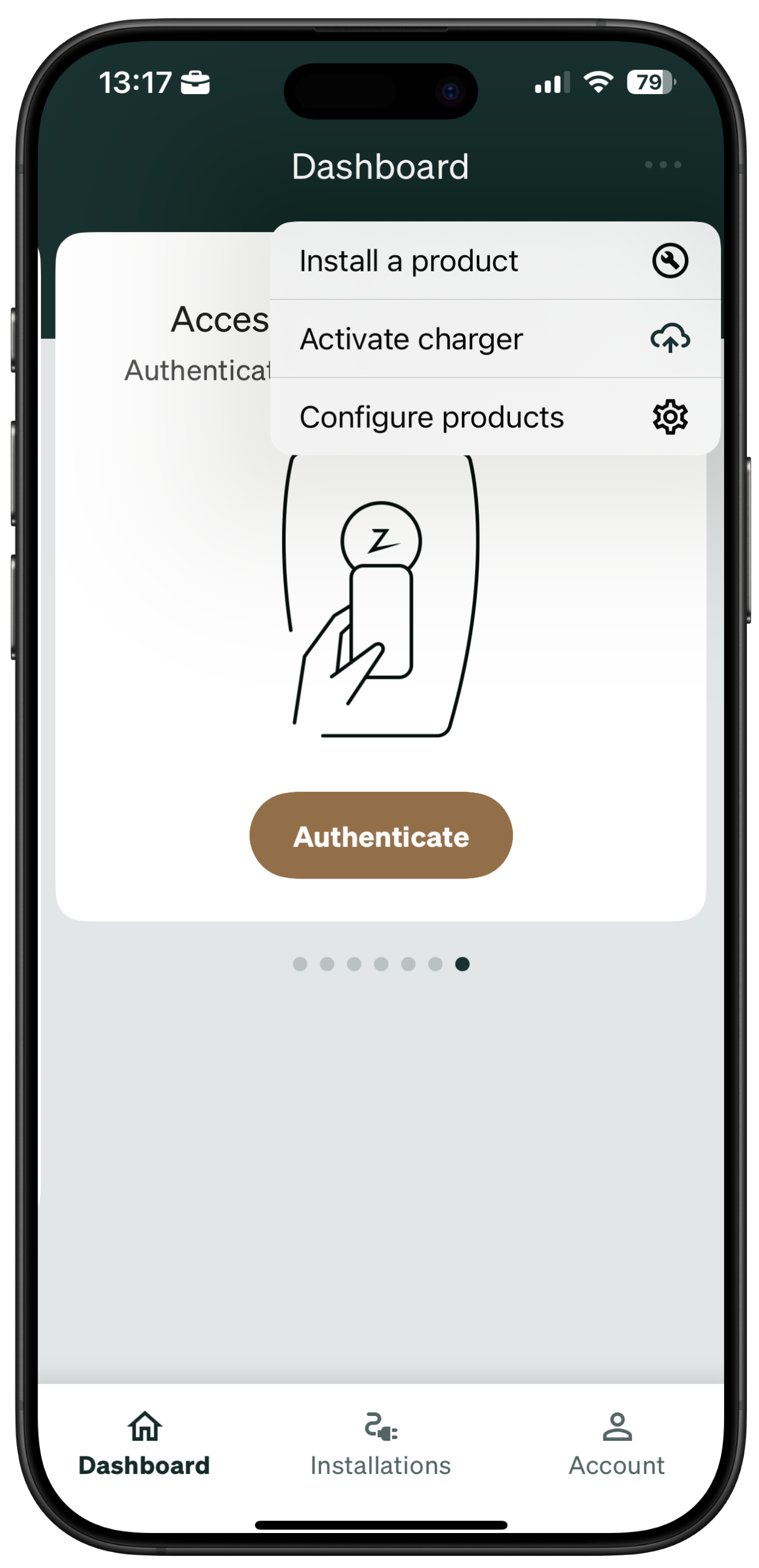

2. Dans Tableau de bord, touchez l'icône à trois points et choisissez Configurer les produits.
3. Entrez le code PIN et suivez les instructions pour :
   • Connecter la borne à un type de réseau (4G, Wi-Fi CPL).

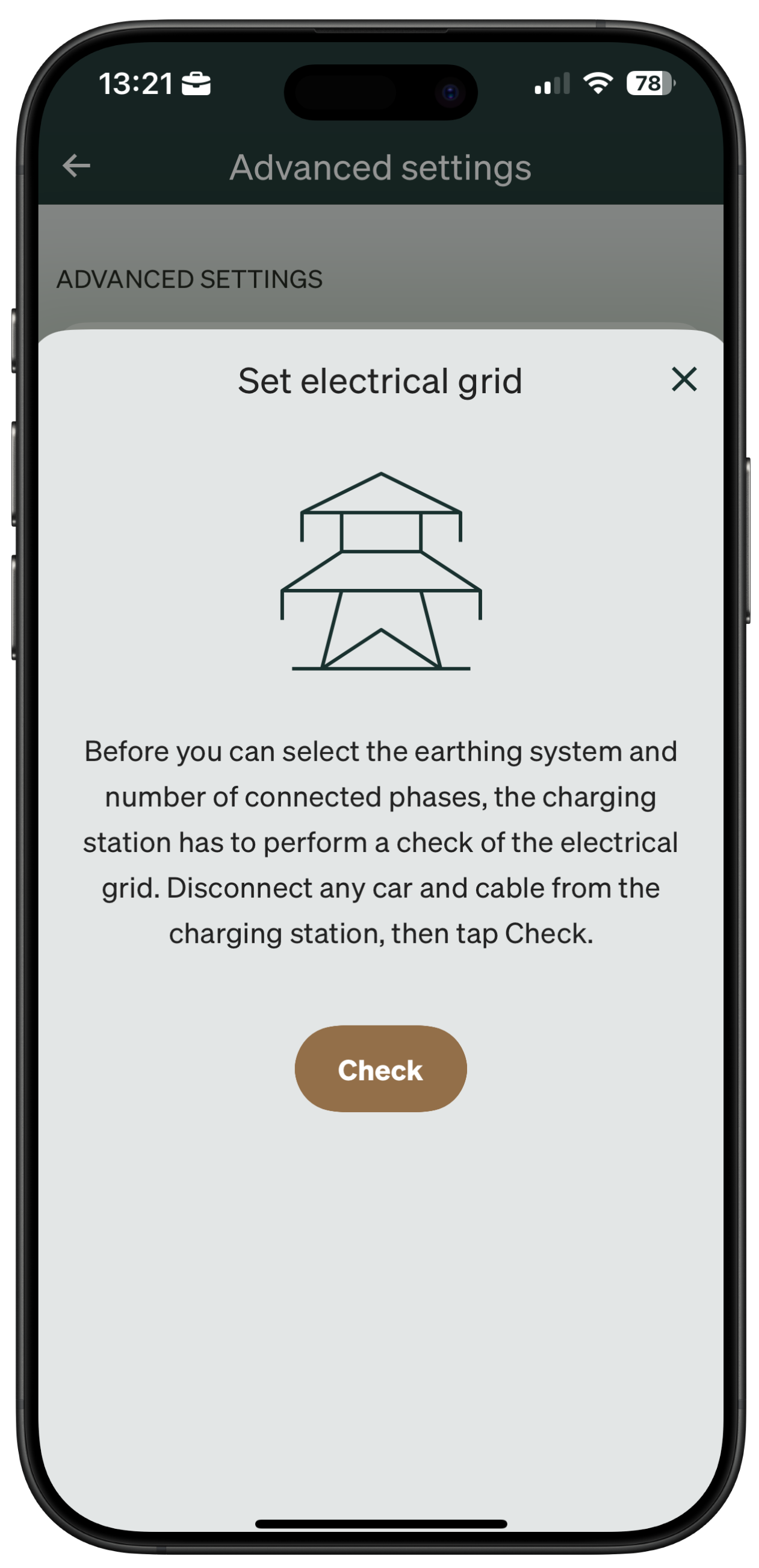

   • Confirmer le réseau électrique.

Si la borne ne se connecte pas, vérifiez la configuration réseau dans le manuel d'installation sous Exigences Internet et réseau, ou en savoir plus ici.

4. Ajouter le propriétaire de l'installation

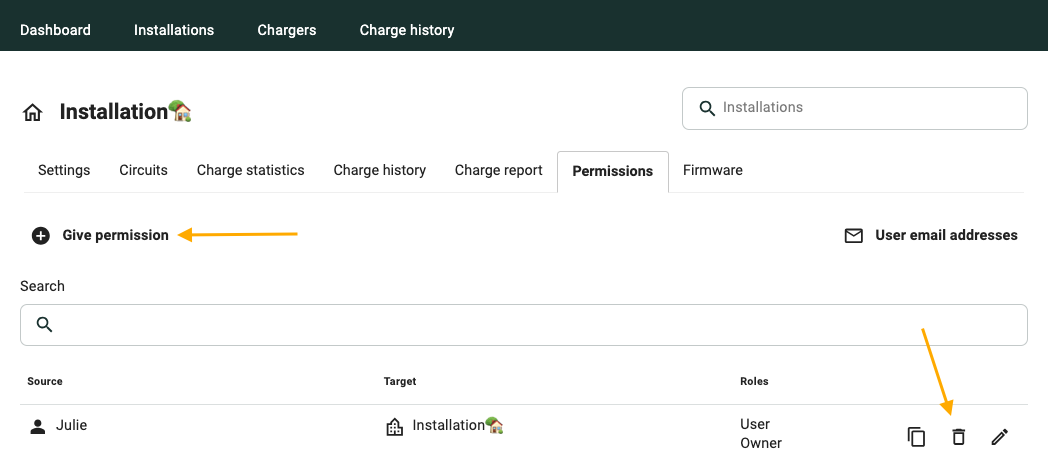

Dans le Zaptec Portal, attribuez le propriétaire à l'installation nouvellement créée. Le propriétaire peut désormais gérer et surveiller la ou les bornes de recharge.

En savoir plus sur la configuration du Zaptec Portal ici.
