Deze handleiding is bedoeld voor geautoriseerde installateurs en beschrijft hoe de Zaptec Go 2 oplaadstation te installeren, configureren en activeren. Voor meer details, download de installatiehandleiding, hier.

Stap 1: Fysieke installatie

Opmerking voor IT 3-fase installaties: De Zaptec Go 2 ondersteunt 1-fase opladen op IT-netwerken. Hoewel het kan worden bekabeld voor IT 3-fase, zal het slechts één fase gebruiken voor opladen. We raden aan het voor IT 1-fase te bekabelen.

Volg deze stappen om de Zaptec Go 2 te installeren:

1. Voorbereiden op installatie

   • Vereisten: De Zaptec Go 2 vereist een stroomonderbreker in de bovenstroom en een Type A aardlekschakelaar (30mA) voor AC aardfoutbescherming. Hoewel het een ingebouwde 6mA DC foutbescherming heeft, is een 30mA Type A aardlekschakelaar nog steeds nodig voor elk circuit.

   • Verwijder de voorkap van het oplaadstation.
   • Kies het kabelinvoerpunt (onderkant, bovenkant, of via de achterkant). Onderaan aanbevolen. Verwijder de blindstop.
2. Installeer het oplaadstation
   • Voer de stroomkabel (maximaal 6mm²) door het gekozen invoerpunt. Voor 32A installaties, gebruik een kabeldoorsnede van 6mm².
   • Bevestig het oplaadstation met de vier T20-schroeven. Zorg ervoor dat het recht is en op de juiste hoogte op een open oppervlak wordt gemonteerd.
3. Verbind de stroomkabel
   • Beveilig de kabel met de kabelklem.
   • Verwijder de terminalkap door de vergrendeling in te drukken en naar beneden te trekken.
   • Strip 12 mm isolatie van elke draad (ferrules zijn optioneel).

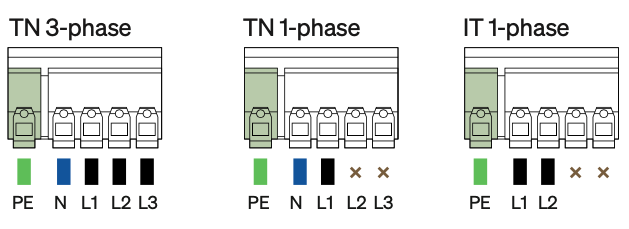

   • Steek de draden in de terminals en druk de hendels naar beneden om ze vast te zetten.
   • Vervang de terminalkap.


4. Zet het oplaadstation onder stroom
   • Zet de stroom aan. Het licht wordt oranje, wat aangeeft dat het is ingeschakeld en klaar is voor configuratie. Een QR-code verschijnt op het display voor configuratie in de  Zaptec app.

Stap 2: Configureer de Zaptec Go 2 in de app

Download de Zaptec-app uit de App Store en Google Play. Log in met je Zaptec-gecertificeerde installateursaccount voor volledige installatiefunctionaliteit (zoals klantoverdracht, Zaptec Sense, en registratie van het oplaadstation in het Zaptec Portal).

1. Start de installatie
   • Open de app > Tik op het driepunt-icoon (...) vanaf Dashboard > Selecteer Installeer een product.
   • Kies Zaptec Go > Scan de QR-codee die op het oplaadstation wordt weergegeven of gebruik de geprinte QR-code op de PIN-sticker. Zorg ervoor dat de oplader is ingeschakeld en Bluetooth is ingeschakeld op je telefoon.
   • Als het scannen mislukt, tik dan op het driepunt-symbool (⋯) > Selecteer apparaat uit lijst  > Kies het serienummer van de oplader.







2.  Voltooi de configuratie

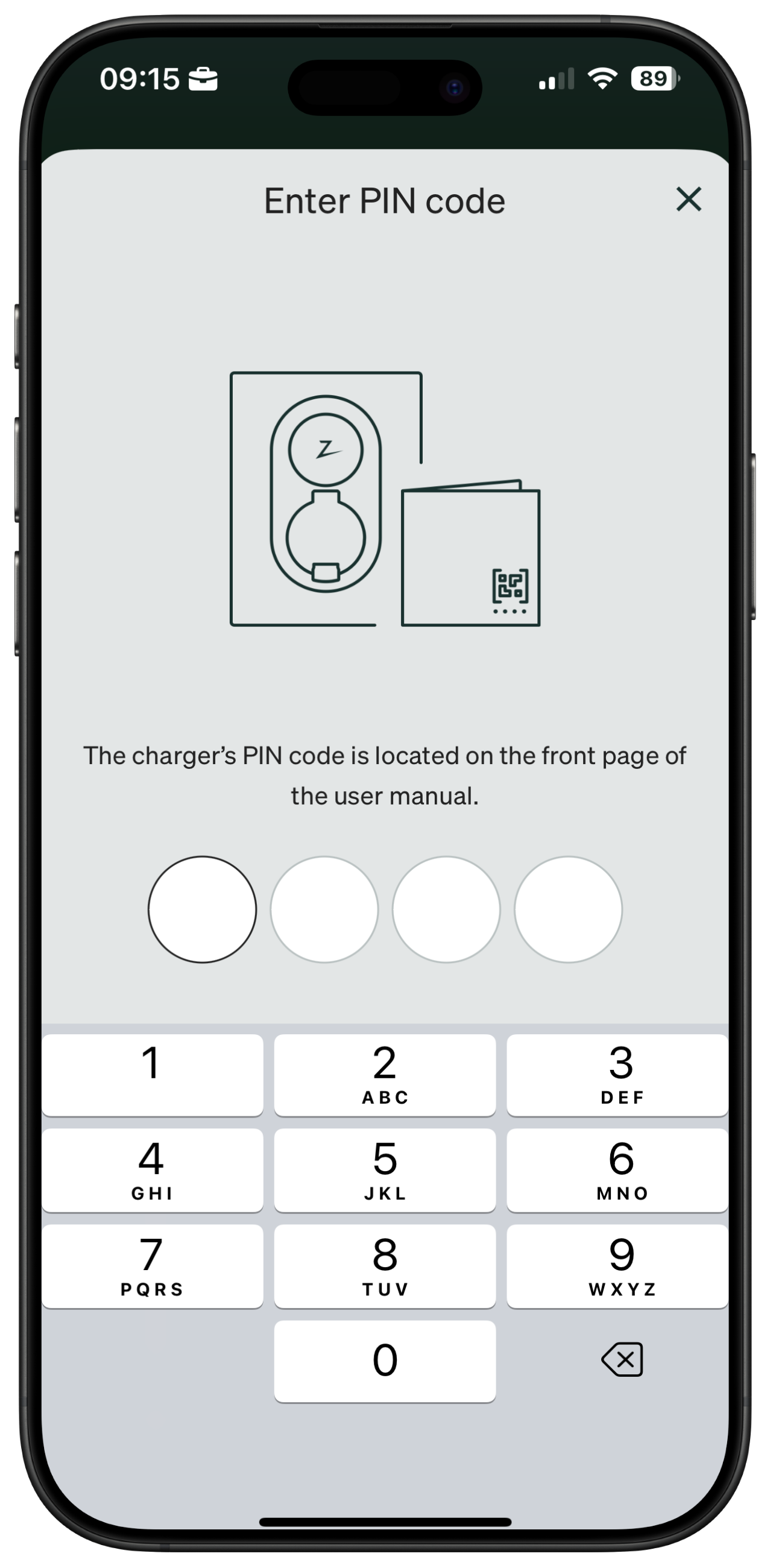

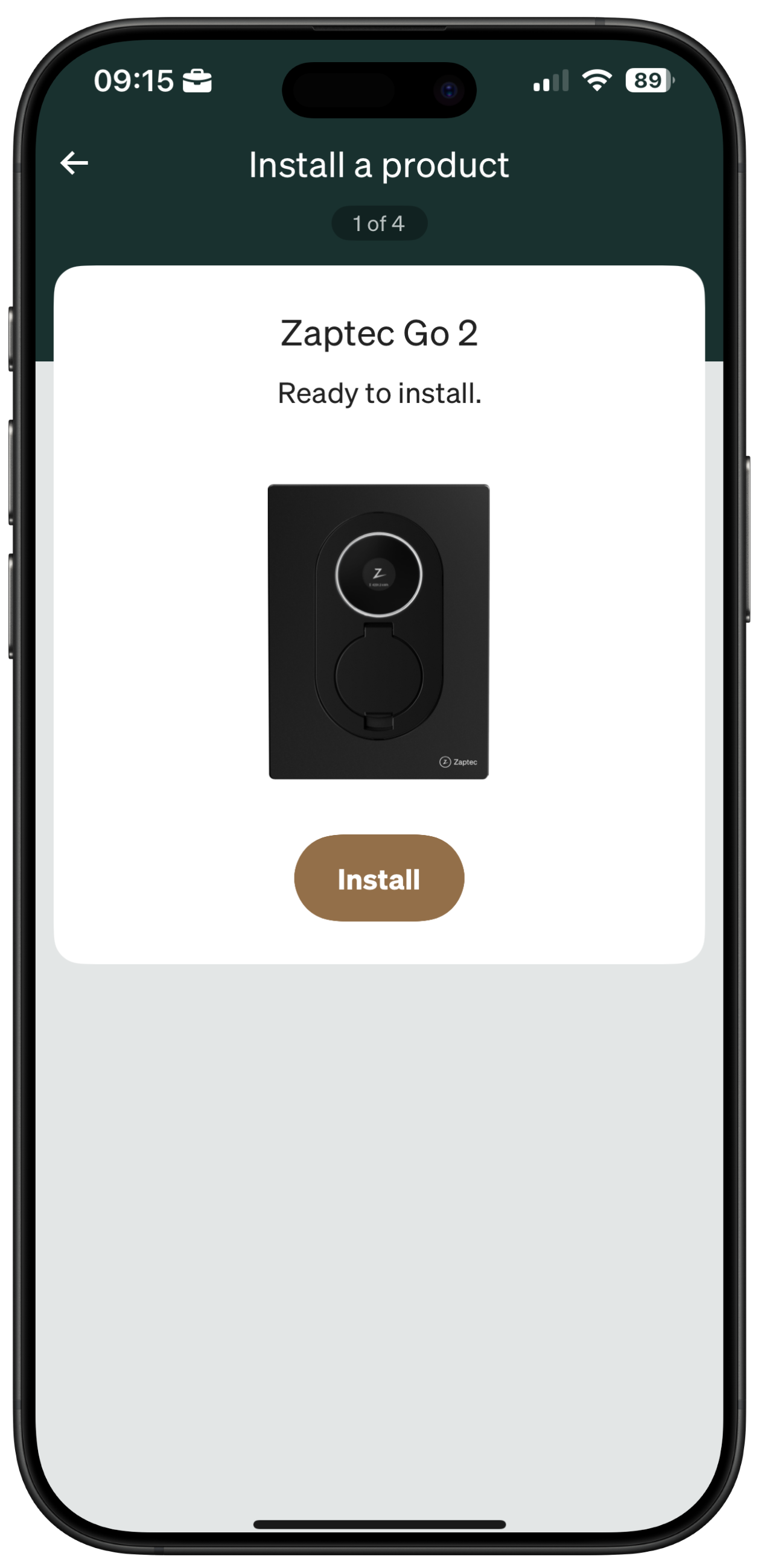

   • Tik Installeer Zaptec Go > Voer de PIN in indien gevraagd (te vinden op het boorblad of de gebruikershandleiding).

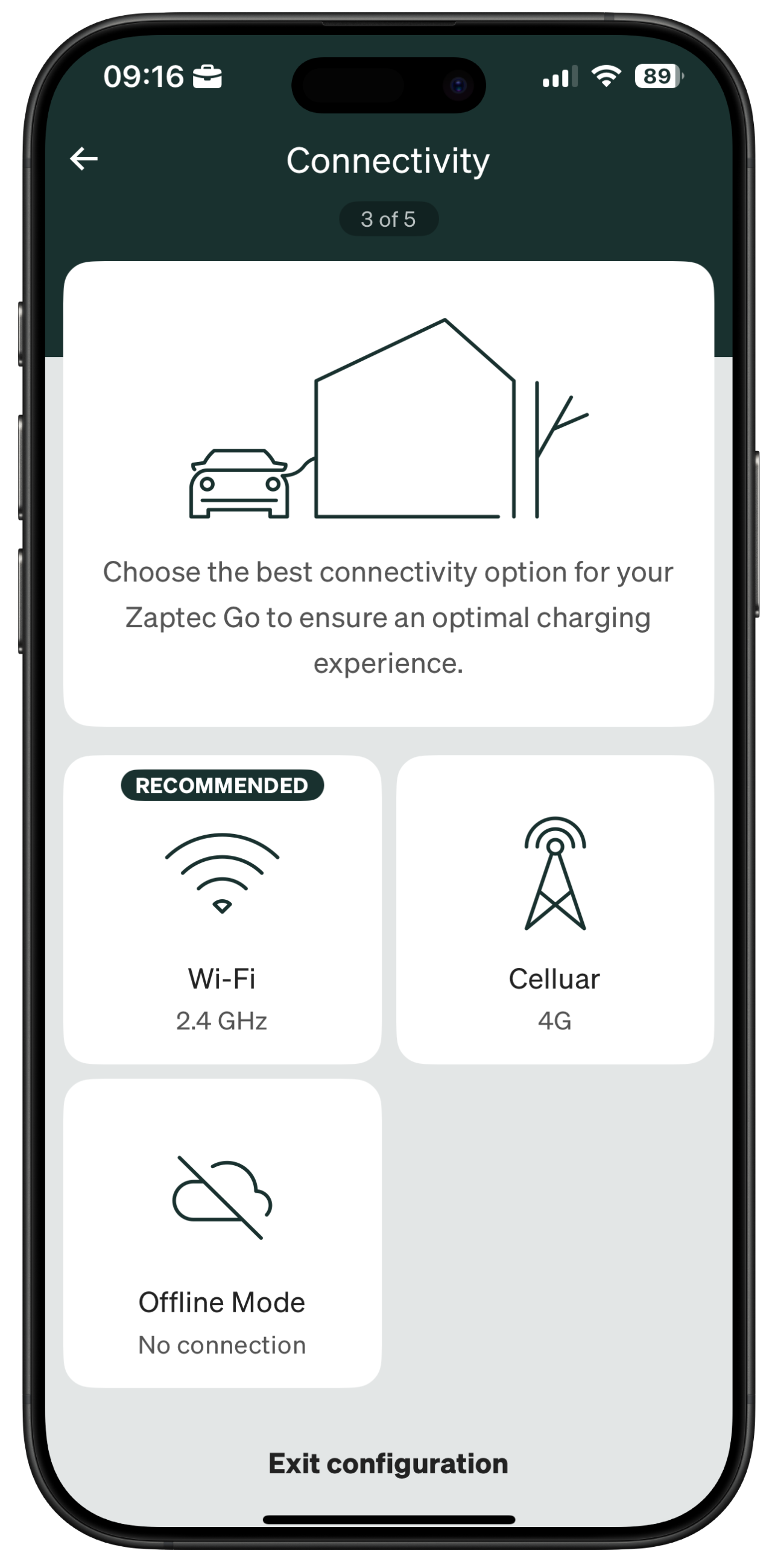

   • Kies de verbindingsoptie voor het oplaadstation: Wi-Fi of 4G LTE-M.

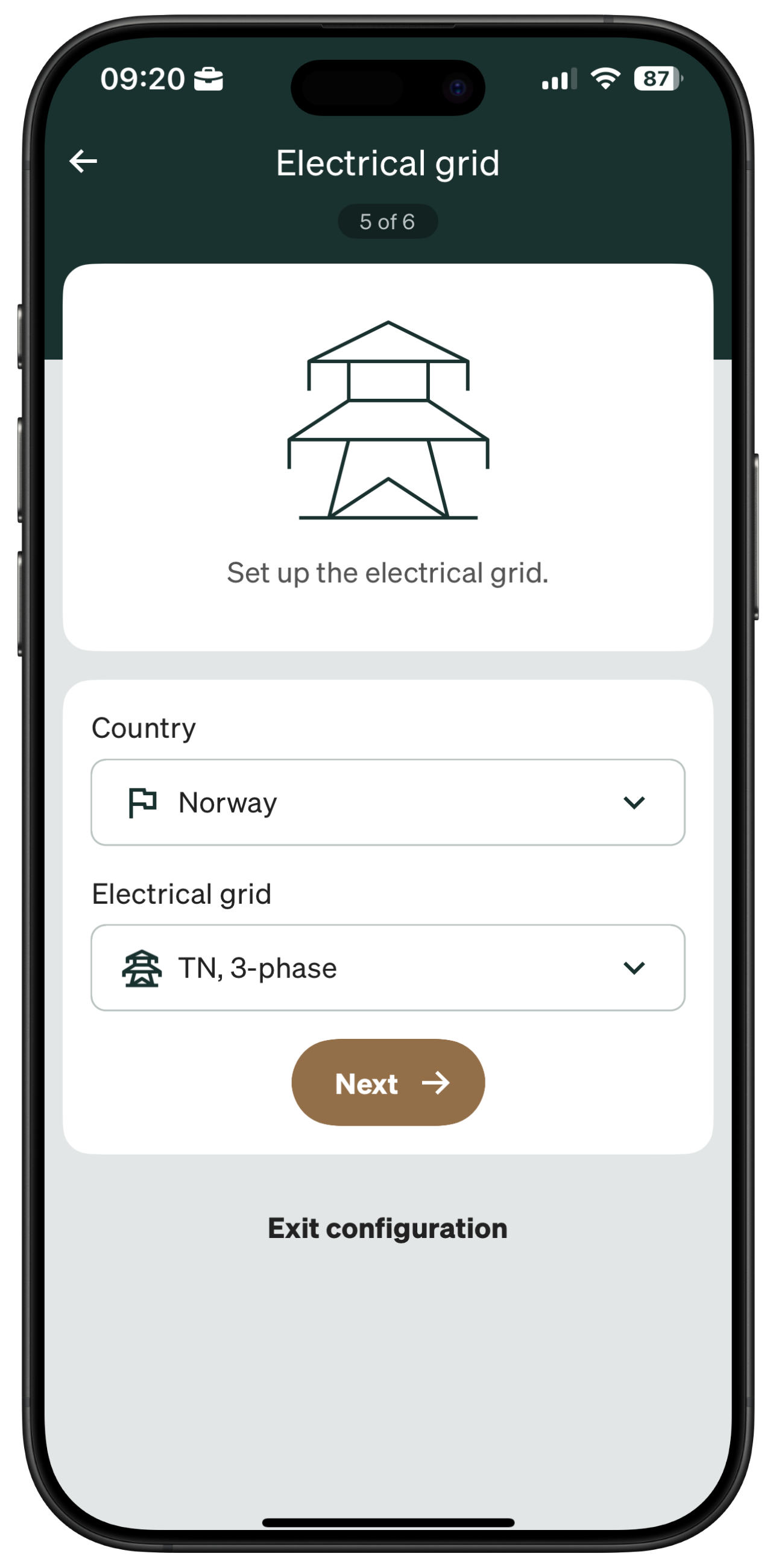

   • Kies het land en het inkomende nettype (bijv. TN 1 of 3-fase, of IT-net 1-fase). De oplader probeert automatisch het juiste nettype voor je te detecteren, dit wordt weergegeven als "Aanbevolen".

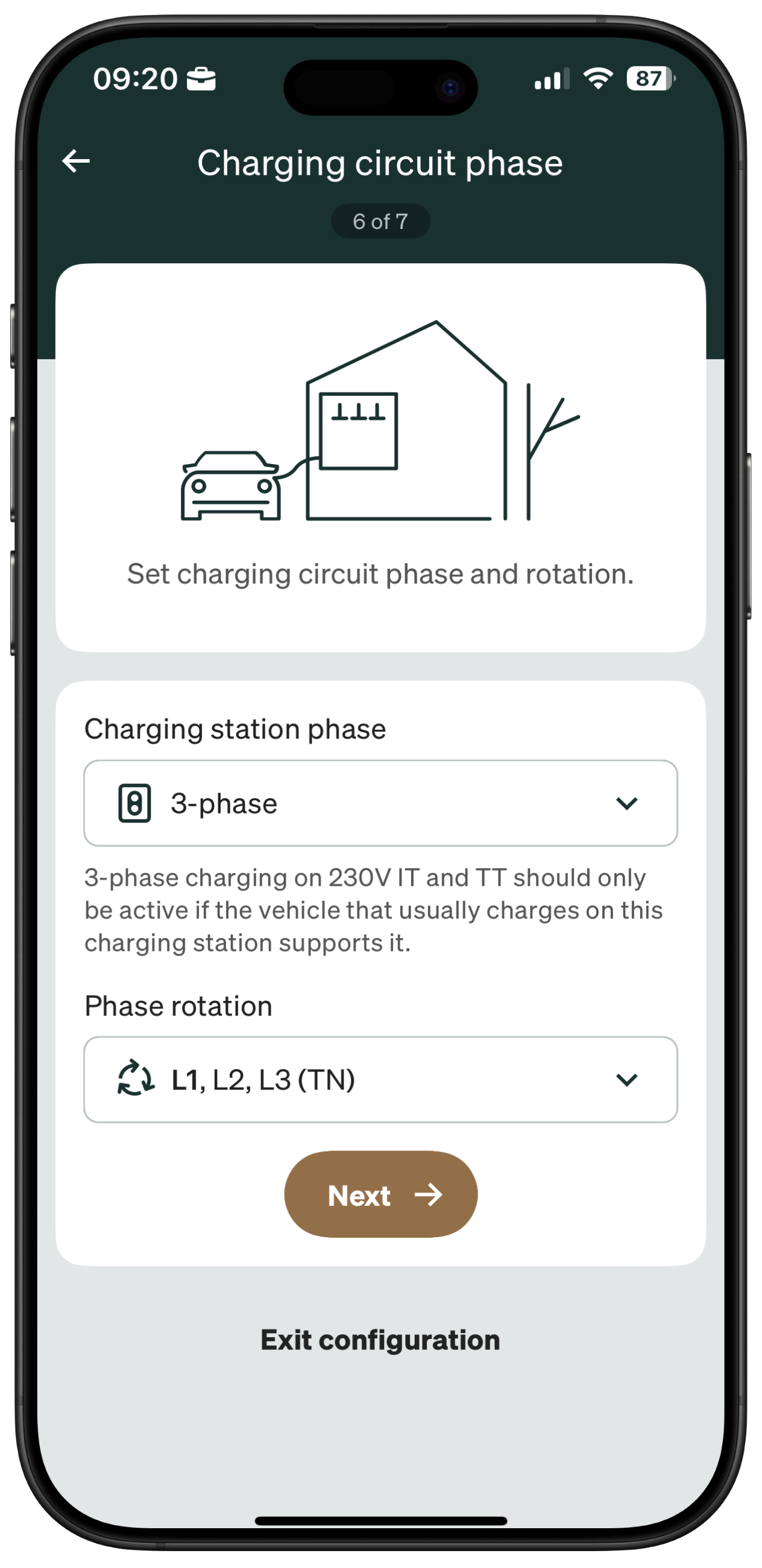

   • Specificeer het aantal fasen (1 of 3) en fasevolgorde.

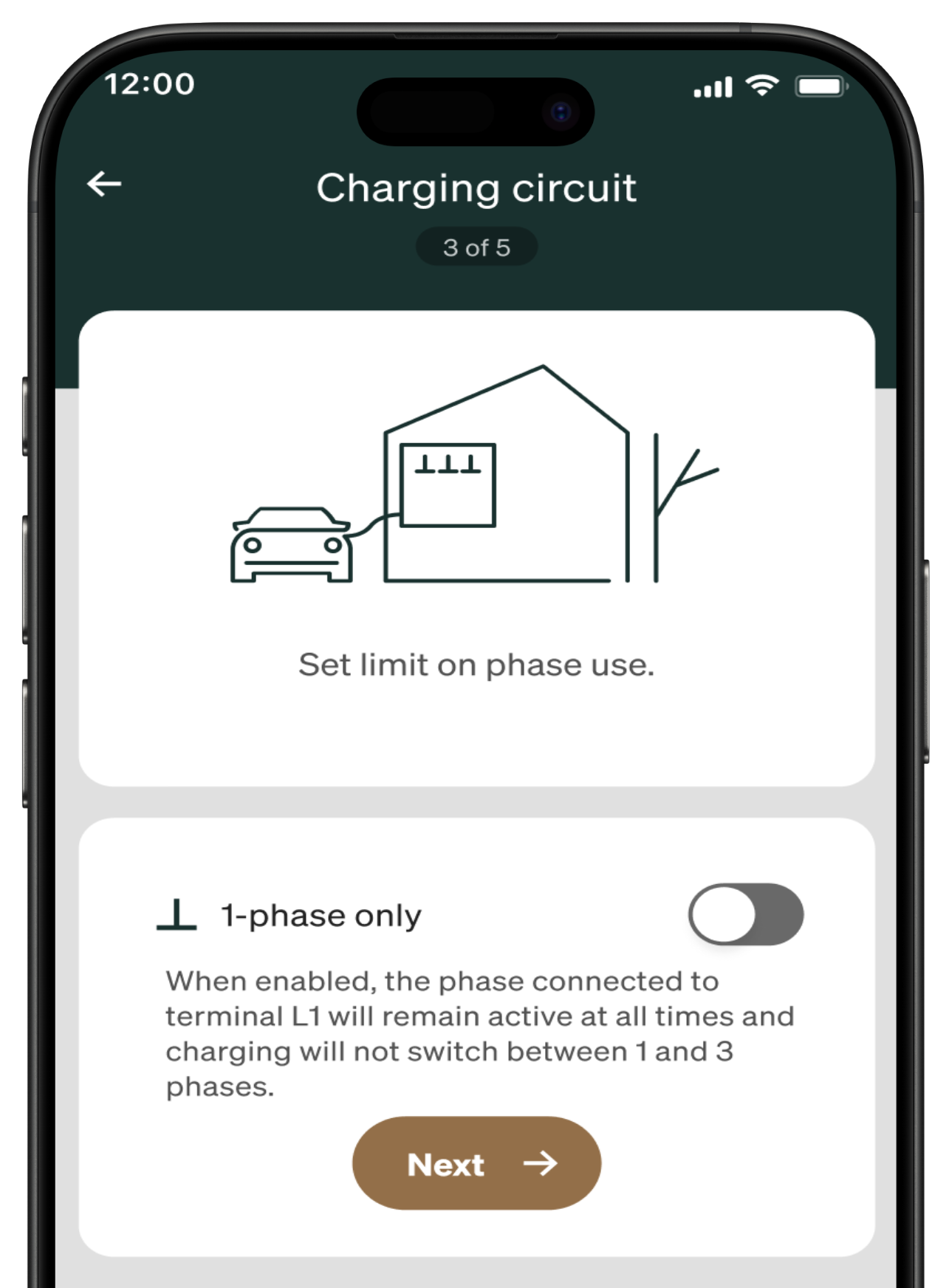

     Als "Fase van de oplaadstation" is ingesteld op 3-fase, moet je de fasevolgorde opgeven en of je het wilt vergrendelen op 1-fase opladen of niet.



     Als "Fase van de oplaadstation" is ingesteld op 3-fase, moet je de fasevolgorde opgeven en of je het wilt vergrendelen op 1-fase opladen of niet.

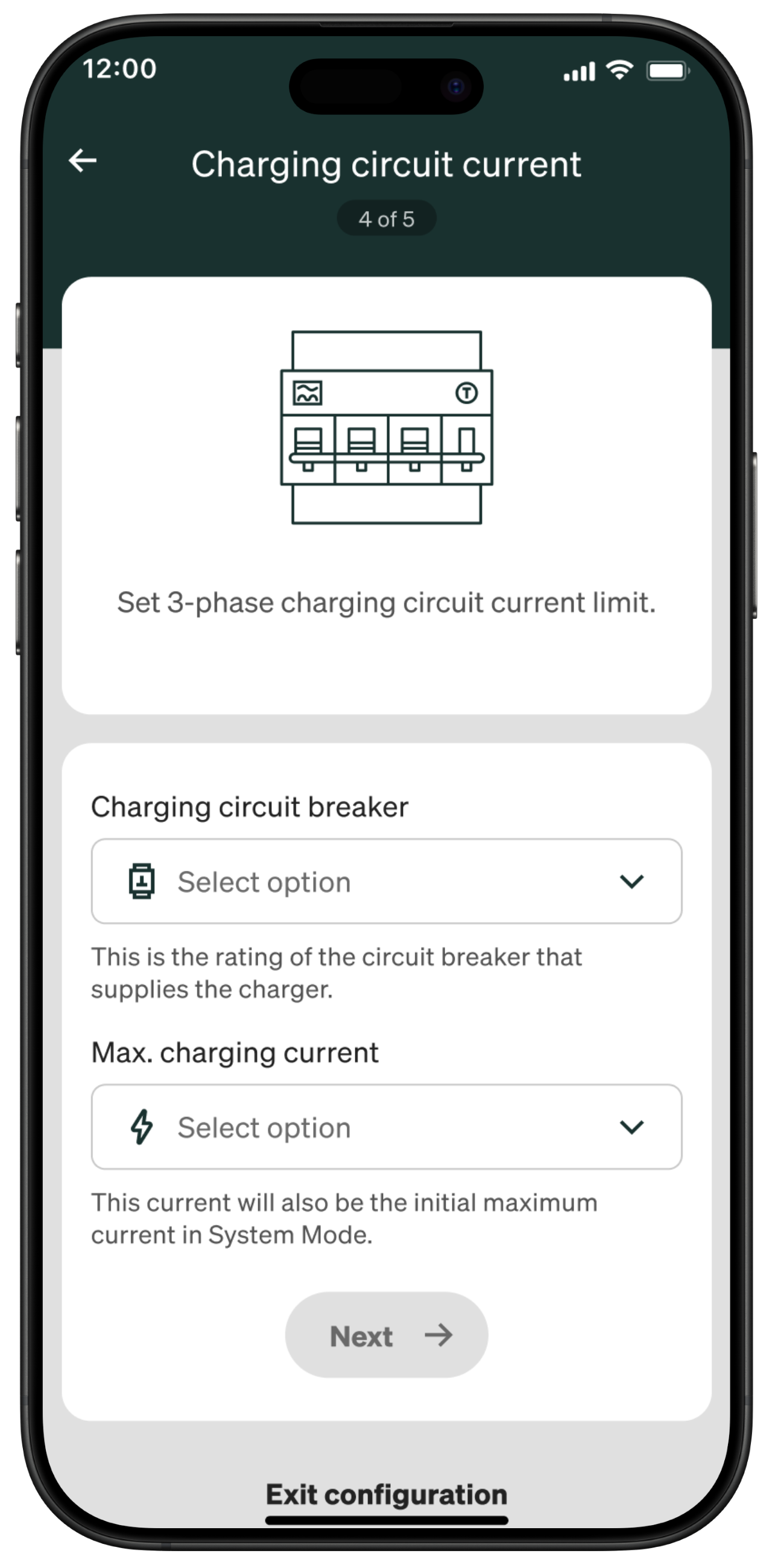

   • Bevestig de schakelaaraansluiting en maximale laadstroom voor het circuit dat de oplader van stroom voorziet.
   • Controleer de aanwezigheid van een wit licht op het oplaadstation en test de functionaliteit.




3. Optioneel: Activeer voor klant
   • Als je wilt, activeer de Zaptec Go voor de klant door op Nu activeren te tikken, of tik op Later activeren.





Stap 3: Activeer Zaptec Go 2 voor klant

Om de Zaptec Go 2 te activeren, heb je de PIN nodig voor beveiliging en het e-mailadres van de eigenaar.

1. Start activatie
   • Van het samenvattingsscherm, tik op Activeer oplader (of zoek het in het Dashboard-menu).
2. Voer gegevens in
   • Voer de PIN-code in.

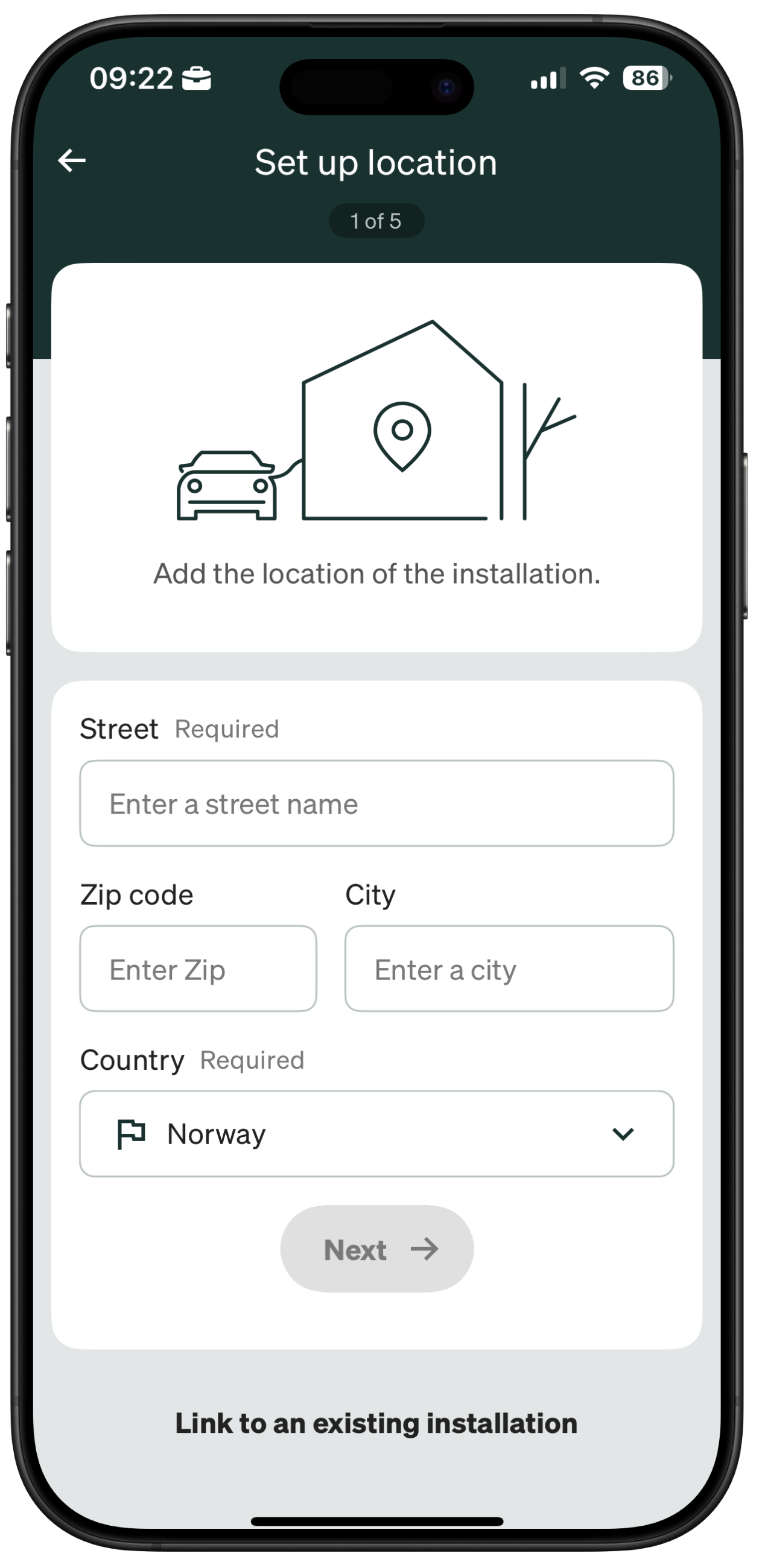

   • Voeg locatiegegevens toe (de straatnaam wordt gebruikt om de installatie in het Zaptec Portal te identificeren).

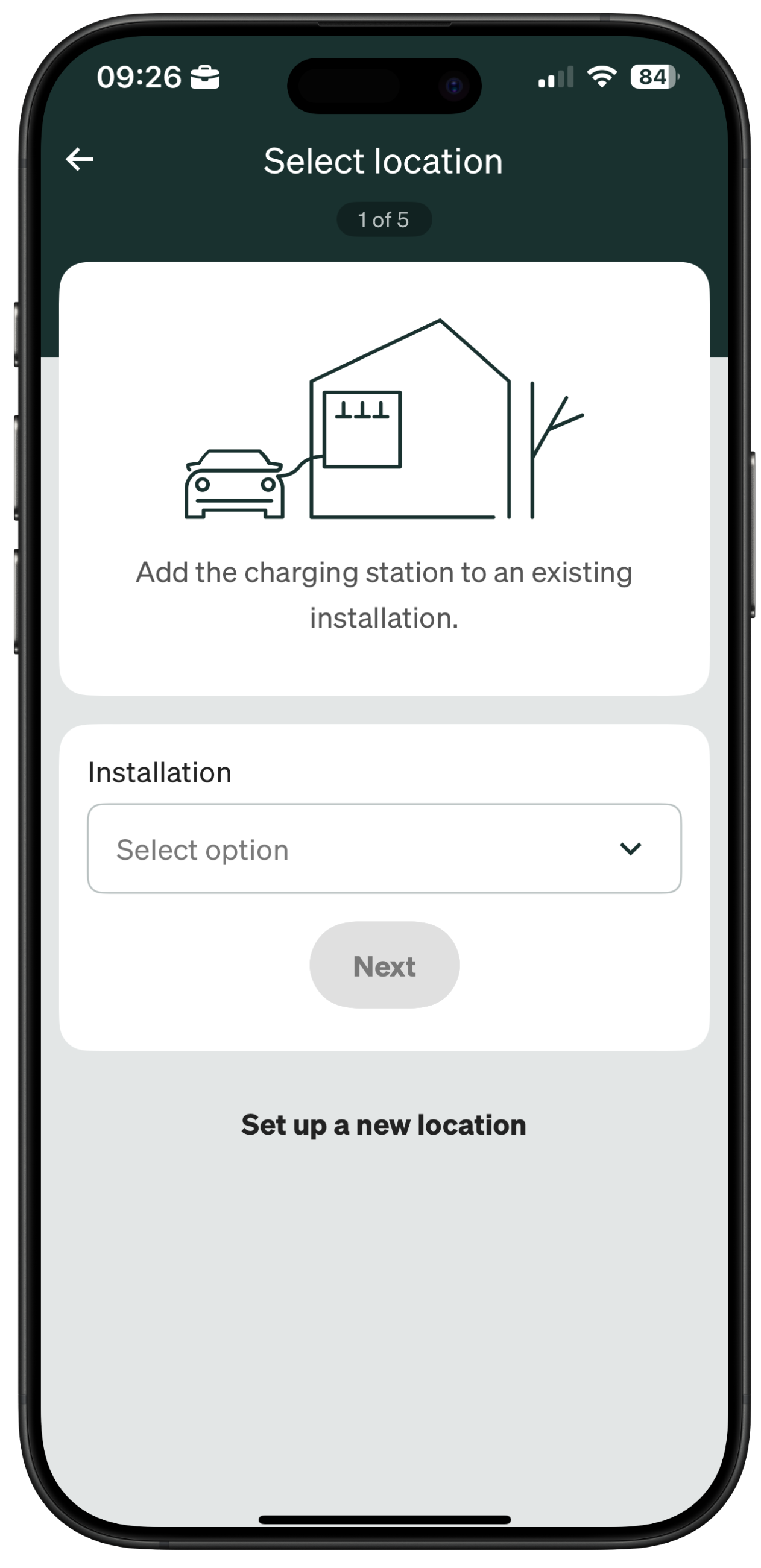

   • Als het oplaadstation stroom deelt met een bestaand Zaptec Go, tik Link naar een bestaande installatie > Kies de bestaande opstelling.


     Als je de bestaande opstelling niet kunt vinden, vraag dan de eigenaar om je toegang te geven via je servicepartner Lookup Key.






3. Toewijzen van eigenaarschap

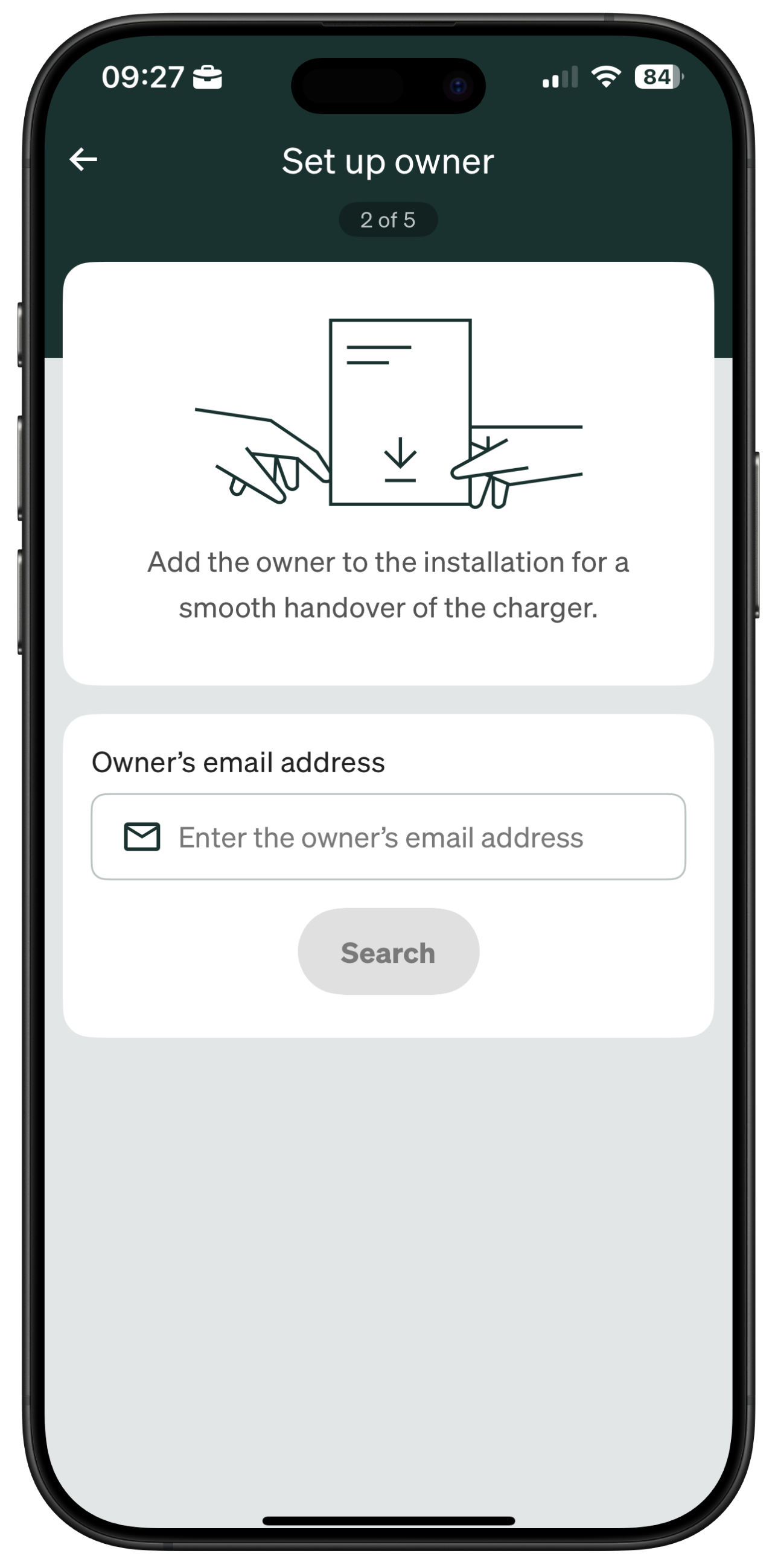

   • Voer het e-mailadres van de eigenaar in (Controleer of de informatie correct is, omdat het later niet kan worden gewijzigd).
   • Eigenaren zonder een Zaptec-account ontvangen een e-mail om zich te registreren; bestaande gebruikers ontvangen een melding in de app.




4. Bevestig servicepartner toegang

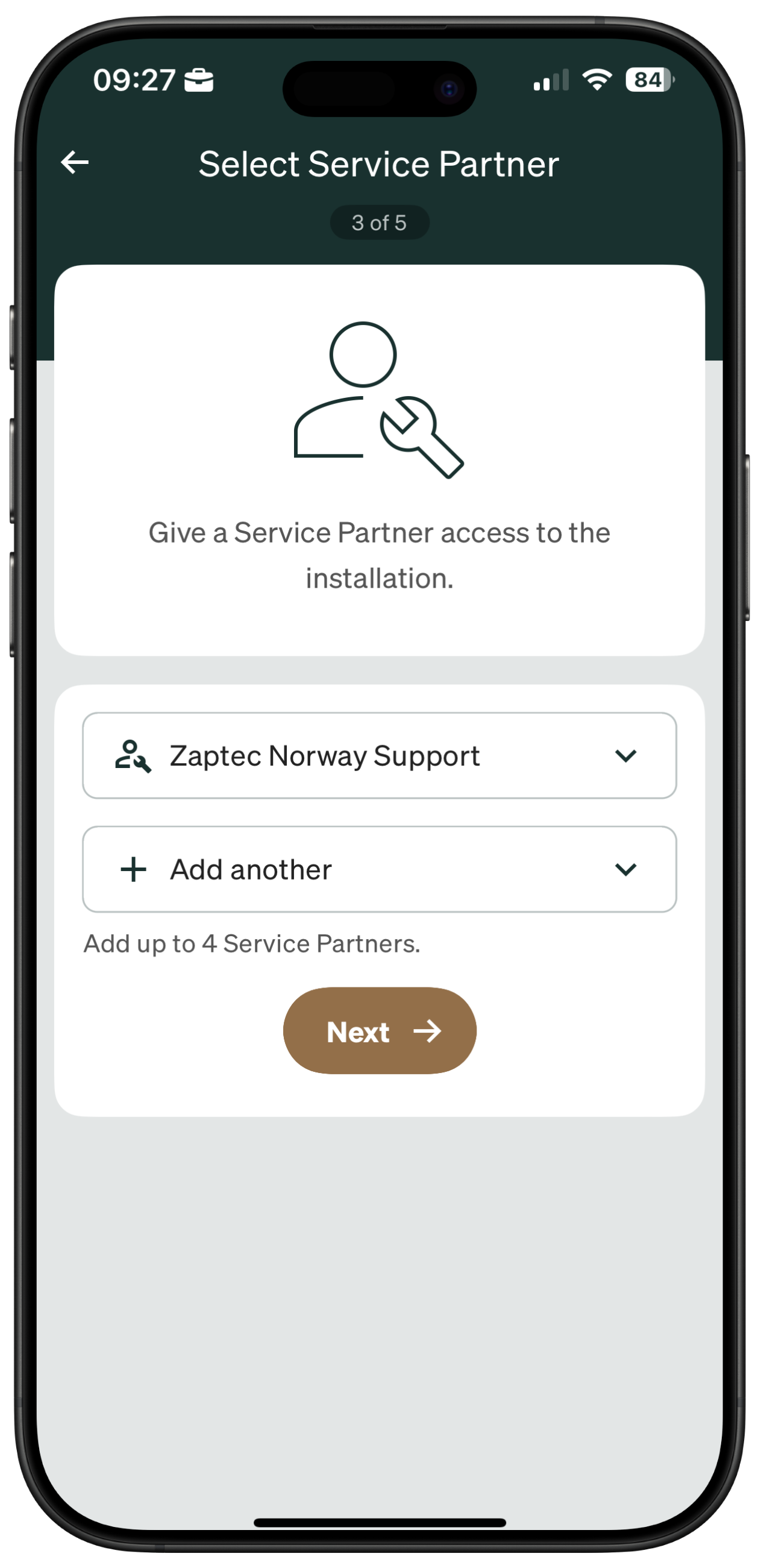

   • Standaard is het je eigen Service Partner groep. Als je installeert namens een andere Service Partner, nodig hen dan uit. Tik op Partner en voer hun Lookup Key in.




5. Voltooi installatie

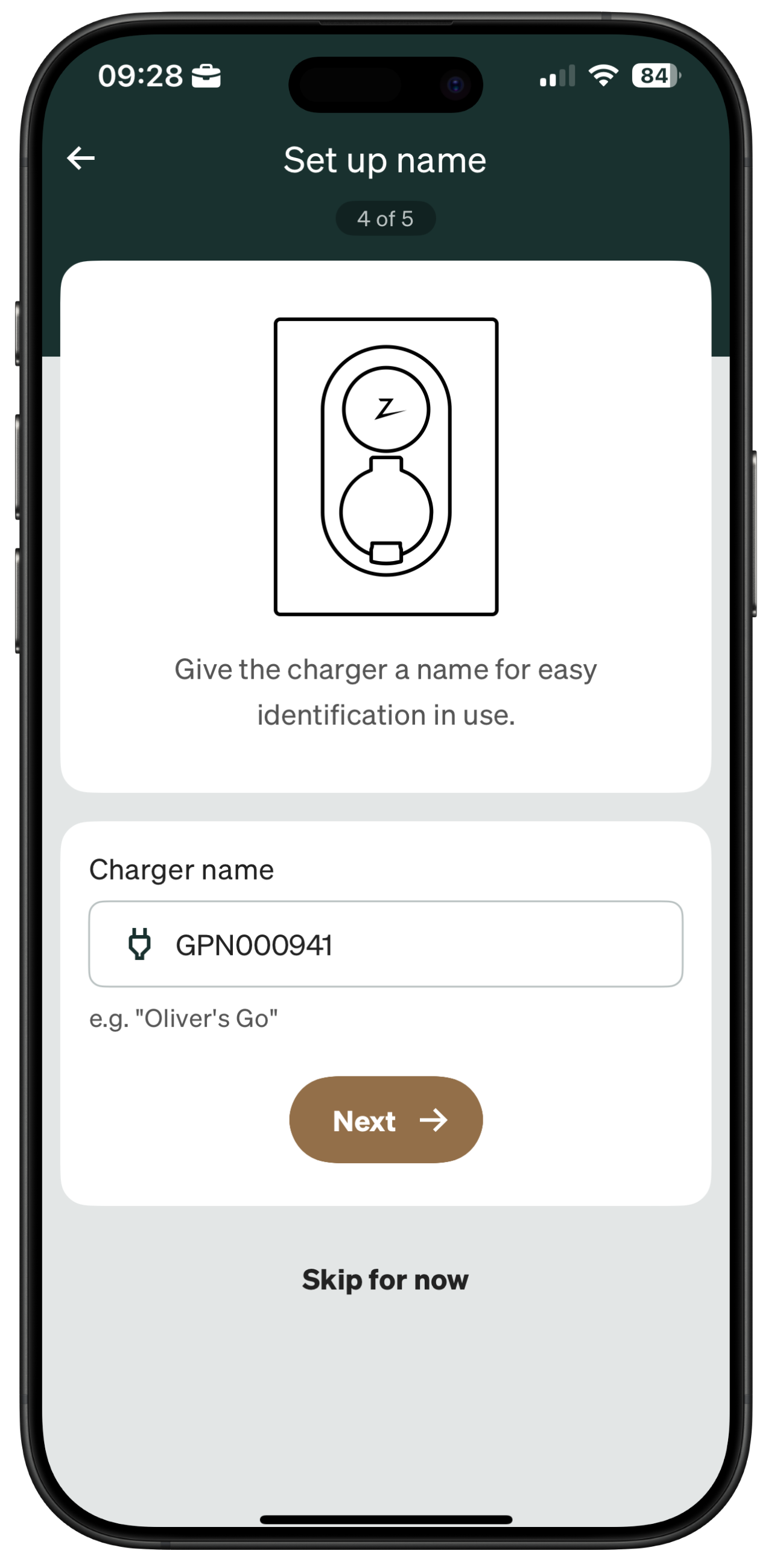

   • Geef de laadpaal een naam (of gebruik het standaard serienummer) > Tik Gereed om te registreren in het Zaptec Portal.
   • Na de installatie verdwijnt de QR-code en toont de laadpaal 30 seconden MID-modus voordat hij naar normale modus schakelt.





Multi-installatie voor Zaptec Go

Je kunt tot drie Zaptec Go laders per installatie plaatsen, inclusief een mix van Zaptec Go en Go 2. De laders communiceren via de cloud voor een soepele werking.

Elke lader heeft een eigen zekering en RCD Type A nodig, met dezelfde classificatie voor alle laadcircuits.

Configuratie:

• Volg de configuratiestappen voor een enkele lader.
• Voor load sharing bij extra laders, kies Koppel aan bestaande installatie (tijdens activatie stap 3) en selecteer de installatie van de eerste lader.
• Bij fasewisseling in een 3-fase installatie, geef de binnenkomende fase (L1, L2 of L3) aan via de Zaptec app tijdens de configuratie.

Voor meer info over multi-installatie, klik hier.

Bijgewerkt 11 maart 2025 09:09
